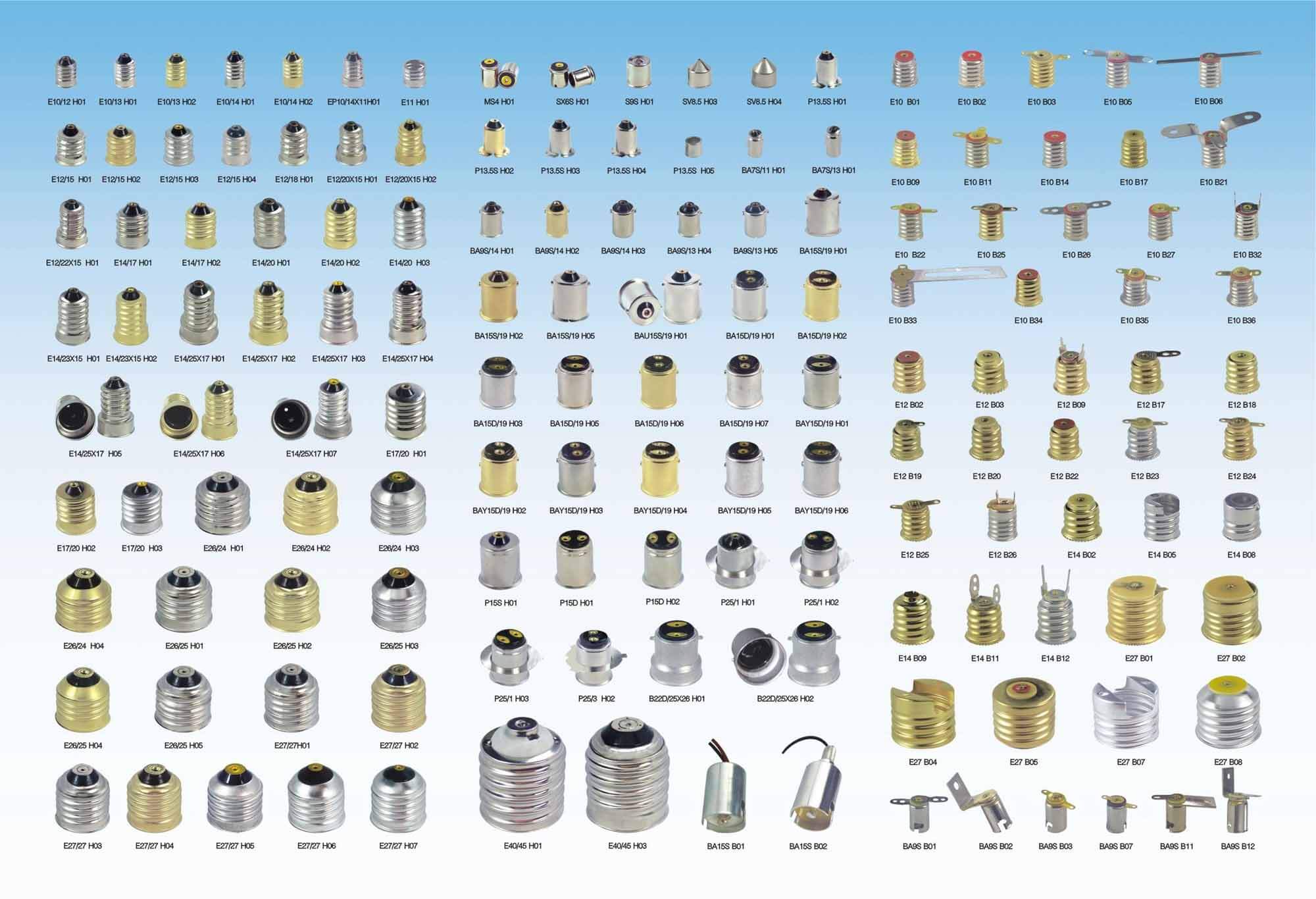

ЦОКОЛИ И ПАТРОНЫ ДЛЯ ЛАМП - МЕЖДУНАРОДНЫЕ СТАНДАРТЫ

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи


ГОСТ IEC 60061-1-2014


МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЦОКОЛИ И ПАТРОНЫ ДЛЯ ИСТОЧНИКОВ СВЕТА С КАЛИБРАМИ ДЛЯ ПРОВЕРКИ ВЗАИМОЗАМЕНЯЕМОСТИ И БЕЗОПАСНОСТИ

Часть 1

Цоколи

Lamp caps and holders for light sources together with gauges for the control of interchangeability and safety. Part 1. Lamp cap

МКС 29.140.10
ОКП 34 6600

Дата введения 2016-01-01


Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

     Сведения о стандарте


1 ПОДГОТОВЛЕН Государственным унитарным предприятием Республики Мордовия "Научно-исследовательский институт источников света имени А.Н.Лодыгина" (ГУП Республики Мордовия "НИИИС имени А.Н.Лодыгина") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4


2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии


3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2014 N 72-П)

     За принятие проголосовали:


Краткое наименование страны по МК (ИСО 3166) 004-97

Код страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Армения

AM

Минэкономики Республики Армения

Беларусь

BY

Госстандарт Республики Беларусь

Казахстан

KZ

Госстандарт Республики Казахстан

Киргизия

KG

Кыргызстандарт

Молдова

MD

Молдова-Стандарт

Россия

RU

Росстандарт

Таджикистан

TJ

Таджикстандарт

4 Настоящий стандарт идентичен международному стандарту IEC 60061-1:1969* Lamp caps and holders together with gauges for the control of interchangeability and safety. Part 1: Lamp cap (Цоколи и патроны ламповые с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи ламповые), включая его дополнения A(1970), B(1971), C(1971), D(1972), E(1972), F(1975), G(1977), H(1977), J(1980), K(1983), L(1987), M(1989), N(1992), P(1994), Q(1994), R(1995), S(1996), T(1996), U(1996), V(1997) и изменения A36:2005, A37:2006, A38:2007, A39:2007, A40:2008, A41:2009, A42:2009, A43:2010, A44:2010, A45:2010, A46:2011, A47:2011, A48:2012, A49:2013, A50:2014, A51:2014.
________________
     * Доступ к международным и зарубежным документам, упомянутым здесь и далее по тексту, можно получить, перейдя по ссылке на сайт http://shop.cntd.ru. - Примечание изготовителя базы данных.


     Изменения и дополнения к международному стандарту, принятые после его официальной публикации, внесены в текст стандарта и выделены двойной вертикальной линией* на полях слева (четные страницы) или справа (нечетные страницы) соответствующих листов с параметрами.
________________
     * В электронном варианте изменения и дополнения к международному стандарту, принятые после его официальной публикации выделены одинарной вертикальной линией на полях слева или справа соответствующих листов с параметрами. - Примечание изготовителя базы данных.


     Обозначения и годы принятия изменений и дополнений приведены в примечании листа с параметрами.

     Международный стандарт разработан подкомитетом 34В "Цоколи ламп и патроны" технического комитета по стандартизации IEC/TC 34 "Лампы и арматура" Международной электротехнической комиссии (IEC).

     Перевод с английского языка (en).

     Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международные стандарты, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.

     Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

     Введено дополнительное приложение ДА "Нормативные ссылки", содержащее информацию о ссылочных документах, необходимых для применения стандарта согласно ГОСТ 1.5-2001 и ГОСТ 1.3-2008 (6.2.1).

     Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДБ.


Степень соответствия - идентичная (IDT)


5 Приказом Федерального агентства по техническому регулированию и метрологии от 6 мая 2015 г. N 344-ст межгосударственный стандарт ГОСТ IEC 60061-1-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.


6 ВЗАМЕН ГОСТ 28108-89


     Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет



     Содержание IEC 60061-1

Цоколи двухштырьковые G1.27, GX1.27 и GY1.3

7004-2-2

Цоколи двухштырьковые G2.54, GX2.54 и GY2.5

7004-3-2

Цоколи двухштырьковые G3.17 и GY3.2

7004-4-2

Цоколи PX26d

7004-5-6

Цоколи резьбовые E11

7004-6-1

Цоколи резьбовые EY10

7004-7-1

Цоколи штифтовые (байонетные) BAX9s

7004-8-1

Цоколи штифтовые (байонетные) BAY9s

7004-9-1

Цоколи B22d

7004-10-7

Цоколи штифтовые (байонетные) B22d-3(90°/135°)/25x26

7004-10A-2

Цоколи B15d

7004-11-6

Цоколи штифтовые (байонетные) BA15

7004-11A-9

Цоколи штифтовые (байонетные) BAY15d

7004-11B-7

Цоколи BAZ15

7004-11C-3

Цоколи штифтовые (байонетные) BA15s-3(100°/130°)

7004-11D-1

Цоколи BAW15

7004-11E-1

Цоколи штифтовые (байонетные) BA20

7004-12-7

Цоколи штифтовые (байонетные) автомобильные BA21-3(120°)

7004-13-4

Цоколи штифтовые (байонетные) BA9s

7004-14-9

Цоколи штифтовые (байонетные) BA7

7004-15-2

Цоколи штифтовые (байонетные) BY22d

7004-17-3

Цоколи штифтовые (байонетные) BAX15d

7004-18-1

Цоколи BAU15

7004-19-2

Соединитель G16d готовых ламп

7004-20-2

Цоколи резьбовые E27

7004-21-10

Цоколи резьбовые E26

7004-21A-2

Цоколи резьбовые E10

7004-22-6

Цоколи резьбовые E14

7004-23-6

Цоколи резьбовые E40

7004-24-6

Цоколи резьбовые E39

7004-24A-1

Цоколи резьбовые E5

7004-25-3

Цоколи резьбовые E17

7004-26-2

Цоколи резьбовые E27/51х39

7004-27-3

Цоколи резьбовые E12

7004-28-2

Цоколи резьбовые двухконтактные E26d

7004-29-2

Цоколи резьбовые фокусирующие EP10

7004-30-2

Цоколи фокусирующие P20d, PX20d, PY20d и PZ20d

7004-31-2

Цоколи фокусирующие P22d и PX22d

7004-32-2

Цоколи 2G13

7004-33-4

Цоколи фокусирующие PX43t. Узел кольца и цоколя готовых ламп

7004-34-2

Цоколи фокусирующие PX13.5s

7004-35-2

Цоколи фокусирующие P26s готовых ламп

7004-36-1

Цоколи фокусирующие. Узел кольца и цоколя PKX22s готовых ламп

7004-37-2

Цоколи фокусирующие. Узел кольца и цоколя P18s готовых ламп

7004-38-3

Цоколи фокусирующие P43t

7004-39-6

Цоколи фокусирующие P13.5s

7004-40-2

Цоколи фокусирующие P28s

7004-42-7

Цоколи фокусирующие P40s

7004-43-5

Цоколи фокусирующие P30s-10.3. Сборка готовых ламп

7004-44-3

Цоколи G17q-7, GX17q-7 и GY17q-7 готовых прожекторных ламп

7004-45-3

Цоколи фокусирующие. Узел кольца и цоколя P14.5s готовых ламп

7004-46-2

Цоколи фокусирующие PK22s

7004-47-4

Цоколи фокусирующие PG22-6.35. Узел кольца и цоколя готовых ламп

7004-48-1

Цоколи фокусирующие P36

7004-49-3

Цоколи G13

7004-51-9

Цоколи G5

7004-52-7

Цоколи двухштырьковые GX5

7004-52A-1

Цоколи двухштырьковые G20

7004-53-2

Цоколи G10q

7004-54-4

Цоколи одноштырьковые Fa6

7004-55-3

Цоколи с двумя утопленными контактами R17d готовых ламп

7004-56-2

Цоколи одноштырьковые Fa8

7004-57-2

Цоколи одноштырьковые FA4 и конец трубчатых ламп

7004-58-1

Цоколи двухштырьковые G6.35, GX6.35 и GY6.35 c радиаторами и без них

7004-59-6

Цоколи двухштырьковые GZ6.35

7004-59А-3

Цоколи S15s и S19s двухцокольных трубчатых ламп

7004-60-2

Цоколи фланцевые SX6s

7004-61-1

Цоколи желобковые S5.7s

7004-62-1

Цоколи G12

7004-63-2

Цоколи PG12 и PGX12 готовых ламп

7004-64-3

Цоколи четырехштырьковые GX38q

7004-65-1

Цоколи фокусирующие P29t

7004-66-1

Цоколи двухштырьковые GZ4

7004-67-3

Цоколи GR8

7004-68-3

Цоколи двухштырьковые G23

7004-69-1

Цоколи двухштырьковые G9.5

7004-70-2

Цоколи двухштырьковые GX9.5

7004-70A-1

Цоколи двухштырьковые GY9.5, GZ9.5, GZX9.5, GZY9.5 и GZZ9.5

7004-70B-4

Цоколи двухштырьковые G4

7004-72-3

Цоколи двухштырьковые GY4

7004-72A-1

Цоколи двухштырьковые G5.3

7004-73-2

Цоколи двухштырьковые GX5.3

7004-73A-2

Цоколи двухштырьковые GY5.3

7004-73B-2

Цоколи двухштырьковые GY16

7004-74-2

Цоколи двухштырьковые G22

7004-75-4

Цоколи двухштырьковые G38

7004-76-1

Цоколи GR10q

7004-77-2

Цоколи G24, GX24 и GY24

7004-78-5

Цоколи P11.5d

7004-79-1

Цоколи софитные SV7

7004-80-7

Цоколи софитные SV8.5

7004-81-4

Цоколи 2G11

7004-82-2

Цоколи 2GX11

7004-82A-2

Цоколи SK15s для трубчатых инфракрасных ламп

7004-83-1

Цоколи GX10q готовых ламп

7004-84-2

Цоколи GY10q готовых ламп

7004-85-2

Цоколи двухштырьковые GX23

7004-86-1

Цоколи G32, GX32 и GY32 готовых ламп

7004-87-2

Цоколи фокусирующие PY43d. Узел кольца и цоколя готовых ламп

7004-88-2

Цоколи фокусирующие PZ43t. Узел кольца и цоколя готовых ламп

7004-89-2

ламп для фотовспышек

7004-90-2

Цоколи W2.1x9.5

7004-91-3

Цоколи с одним утопленным контактом R7s и конец лампы

7004-92-3

Цоколи с одним утопленным контактом RX7s и конец лампы

7004-92A-4

Цоколи фокусирующие WP4x9.5d

7004-93-1

Цоколи W2x4.6d

7004-94-2

Цоколи фокусирующие P45t

7004-95-5

Цоколи фланцевые SX4s/4

7004-97-2

Цоколи фланцевые SY4s/7

7004-97A-1

Цоколи фокусирующие для автомобильных ламп X511 и конец лампы

7004-99-2

Соединитель G16t готовых ламп

7004-100-3

Цоколи GRX10q

7004-101-1

Цоколи 2G7

7004-102-2

Цоколи 2GX7

7004-103-2

Цоколи клинообразные W2.5x16

7004-104-1

Цоколи клинообразные WX2.5x16

7004-104A-1

Цоколи клинообразные WY2.5x16

7004-104B-1

Цоколи клинообразные WZ2.5x16

7004-104C-1

Цоколи клинообразные WU 2.5x16

7004-104D-1

Цоколи W3x16d и WX3x16d

7004-105-2

Цоколи W3x16q, WX3x16q и WY3x16q

7004-106-3

Цоколи PG13 и PGJ13

7004-107-4

Цоколи двухштырьковые GU4

7004-108-2

Цоколи двухштырьковые GU5.3

7004-109-2

Цоколи PGJ19

7004-110-2

Цоколи фокусирующие P32d и PK32d

7004-111-4

Цоколи S14

7004-112-1

Цоколи двухштырьковые GU7

7004-113-1

Цоколи Fc2 и конец лампы

7004-114-1

Цоколи

7004-115-1

Цоколи резьбовые EZ10

7004-116-1

Цоколи G17.5t-1

7004-117-1

Цоколи 2G10

7004-118-2

Цоколи двухштырьковые GY22

7004-119-1

Цоколи двухштырьковые GZ10

7004-120-1

Цоколи двухштырьковые GU10

7004-121-2

Цоколи G8.5

7004-122-3

Цоколи GU10q

7004-123-1

Цоколи GZ10q

7004-124-1

Цоколи 2GX13

7004-125-1

Цоколи G5.3-4.8

7004-126-1

Цоколи PG20 и PGU20

7004-127-2

Цоколи P(X)(Y)26.4t и PJ26.4t

7004-128-3

Цоколи G9

7004-129-3

Цоколи резьбовые с юбками Е26/50х39 и Е26/51х39

7004-130-1

Цоколи GRZ10d

7004-131-1

Цоколи GRZ10t

7004-132-1

Цоколи P38t

7004-133-1

Соединитель G53 готовых ламп

7004-134-1

Цоколи GX12

7004-135-1

Цоколи GZX7d-, GZY7d- и GZZ7d- для печатных плат

7004-136-1

Цоколи GUX2.5d-, GUY2.5d- и GUZ2.5d- для печатных плат

7004-137-1

Цоколи P23t

7004-138-2

Цоколи PX23t

7004-138А-1

Цоколи G7.9 и GX7.9

7004-139-1

Цоколи B8.4d и BX8.4d

7004-140-1

Цоколи 2G8

7004-141-2

Цоколи GX53

7004-142-2

Цоколи GX8.5

7004-143-1

Цоколи GX10

7004-144-2

Цоколи PGJY19

7004-146-1

Цоколи PG18.5d

7004-147-1

Цоколи PGZ12

7004-148-2

Цоколи BAW9s

7004-149-1

Цоколи BAZ9s

7004-150-1

Цоколи BAU9s

7004-150A-1

Цоколи BAUZ9s

7004-150B-1

Цоколи WZ3x16q

7004-151-1

Цоколи GU6.5

7004-152-1

Цоколи PGJ5

7004-153-1

Соединитель GU16d/GX16d готовых ламп

7004-154-2

Цоколи PGJ23t

7004-155-1

Цоколи PGJ(X)50

7004-156-1

Цоколи GR14q

7004-157-1

Цоколи PU20d

7004-158-1

Цоколи SFa21-12

7004-159-1

Цоколи SFc10-4 и SFc15.5-6

7004-160-1

Цоколи G28d

7004-161-1

Цоколи CH14.65d

7004-162-1

Цоколи PGZ18 и PGZX18

7004-163-1

Цоколи WP3.3x14.5

7004-164-2

Цоколи PGJ21t

7004-165-1

Цоколи GU8.5

7004-166-1

Цоколи двухштырьковые GX51

7004-167-1

Цоколи K12s и кабельные наконечники

7004-168-1

Цоколи PGJX28

7004-169-1

Цоколи двухштырьковые GUZ10

7004-170-1

Цоколи PU43t

7004-171-1

Цоколи GX38

7004-172-1

Цоколи штифтовые ВА 15d-3 (100°/130°)

7004-173-1

Цоколи G14.5 и GX14.5

7004-174-1

Содержание по обозначению

ЦОКОЛИ ЛАМП

ЦОКОЛИ ЛАМП

С.1/4

BA7

7004-15-2

B8.4d и BX8.4d

7004-140-1

BA9s

7004-14-9

BAX9s

7004-8-1

BAY9s

7004-9-1

BAU9s

7004-150A-1

BAUZ9s

7004-150B-1

BAW9s

7004-149-1

BAZ9s

7004-150-1

B15d

7004-11-6

BA15

7004-11A-9

BA15d-3(100°/130°)

7004-173-1

BAU15

7004-19-2

BAW15

7004-11E-1

BAX15d

7004-18-1

BAY15d

7004-11В-7

BAZ15

7004-11C-3

BA15s-3(100°/130°)

7004-11D-1

BA20

7004-12-7

BA21-3(120°)

7004-13-4

B22d

7004-10-7

B22d-3(90°/135°)/25x26

7004-10A-2

BY22d

7004-17-3

CH14.65d

7004-162-1

E5

7004-25-3

E10

7004-22-6

EP10

7004-30-2

EY10

7004-7-1

EZ10

7004-116-1

E11

7004-6-1

E12

7004-28-2

E14

7004-23-6

E17

7004-26-2

E26

7004-21A-2

E26d

7004-29-2

E26/50x39 и E26/51x39

7004-130-1

E27

7004-21-10

E27/51x39

7004-27-3

E39

7004-24A-1

E40

7004-24-6

Fc2

7004-114-1

Fa4

7004-58-1

Fa6

7004-55-3

Fa8

7004-57-2

G1.27 и GX1.27

7004-2-2

G2.54, GX2.54 и GY 2.5

7004-3-2

GU2.5d-, GUY2.5d- и GUZ2.5d-

7004-137-1

G3.17

7004-4-2

G4

7004-72-3

СОДЕРЖАНИЕ ПО ОБОЗНАЧЕНИЮ




ЦОКОЛИ ЛАМП

С.2/4

GU4

7004-108-2

GY4

7004-72A-1

GZ4

7004-67-3

G5

7004-52-7

GX5

7004-52A-1

G5.3

7004-73-2

G5.3-4.8

7004-126-1

GU5.3

7004-109-2

GX5.3

7004-73A-2

GY5.3

7004-73B-2

G6.35, GX6.35 и GY6.35

7004-59-6

GZ6.35

7004-59A-3

GU6.35

7004-152-1

2G7

7004-102-2

GU7

7004-113-1

2GX7

7004-103-2

GZX7d, GZY7d и GZZ7d

7004-136-1

G7.9 и GX7.9

7004-139-1

2G8

7004-141-2

GR8

7004-68-3

G8.5

7004-122-3

GU8.5

7004-166-1

GX8.5

7004-143-1

G9

7004-129-3

G9.5

7004-70-2

GX9.5

7004-70А-1

GY9.5, GZ9.5, GZX9.5, GZY9.5 и GZZ9.5

7004-70В-4

G10q

7004-54-4

GR10q

7004-77-2

GRX10q

7004-101-1

GRZ10d

7004-131-1

GRZ10t

7004-132-1

GU10

7004-121-2

GU10q

7004-123-1

GUZ10

7004-170-1

GX10

7004-144-2

GX10q

7004-84-2

GY10q

7004-85-2

GZ10

7004-120-1

GZ10q

7004-124-1

2G10

7004-118-2

2G11

7004-82-2

2GX11

7004-82А-2

G12

7004-63-2

GX12

7004-135-1

G13

7004-51-9

2G13

7004-33-4

G14.5

7004-174-1

GX14.5

7004-174-1

СОДЕРЖАНИЕ ПО ОБОЗНАЧЕНИЮ




ЦОКОЛИ ЛАМП

С.3/4

2GX13

7004-125-1

GR14q

7004-157-1

G16d

7004-20-2

G16t

7004-100-3

GU16d/GX16d

7004-154-2

GY16

7004-74-2

G17q-7, GX17q-7 и GY17q-7

7004-45-3

G17.5t-1

7004-117-1

G20

7004-53-2

G22

7004-75-4

GY22

7004-119-1

G23

7004-69-1

GX23

7004-86-1

G24, GX24 и GY24

7004-78-5

G28d

7004-161-1

G32, GX32 и GY32

7004-87-2

G38

7004-76-1

GX38

7004-172-1

GX38q

7004-65-1

GX51

7004-167-1

G53

7004-134-1

GX53

7004-142-2

K12s

7004-168-1

PGJ5

7004-153-1

P11.5d

7004-79-1

PG12 и PGX12

7004-64-3

PGZ12

7004-148-2

PG13 и PGJ13

7004-107-4

P13.5s

7004-40-2

PX13.5s

7004-35-2

P14.5s

7004-46-2

P18s

7004-38-3

PGZ18 и PGZX18

7004-163-1

PG18.5d

7004-147-1

PGJ19

7004-110-2

PGJY19

7004-146-1

P20d, PX20d, PY20d и PZ20d

7004-31-2

PG20 и PGU20

7004-127-2

PU20d

7004-158-1

PGJ21t

7004-165-1

P22d и PX22d

7004-32-2

PG22-6.35

7004-48-1

PK22s

7004-47-4

PKX22s

7004-37-2

P23t

7004-138-2

PGJ23t

7004-155-1

PX23t

7004-138A-1

СОДЕРЖАНИЕ ПО ОБОЗНАЧЕНИЮ




ЦОКОЛИ ЛАМП

С.4/4

P26s

7004-36-1

PX26d

7004-5-6

P(X)(Y)26.4t и PJ26.4t

7004-128-3

P28s

7004-42-7

PGJX28

7004-169-1

P29t

7004-66-1

P30s-10.3

7004-44-3

P32d и PK32d

7004-111-4

P36

7004-49-3

P38t

7004-133-1

P40s

7004-43-5

P43t

7004-39-6

PU43t

7004-171-1

PX43t

7004-34-2

PY43d

7004-88-2

PZ43t

7004-89-2

P45t

7004-95-5

PGJ(X)50

7004-156-1

R7s

7004-92-3

RX7s

7004-92A-4

R17d

7004-56-2

SX4s/4

7004-97-2

SY4s/7

7004-97A-1

S5.7s

7004-62-1

SX6s

7004-61-1

SV7

7004-80-7

SV8.5

7004-81-4

SFc10-4 и SFc15.5-6

7004-160-1

S14

7004-112-1

S15s и S19s

7004-60-2

SK15s

7004-83-1

SFa21-12

7004-159-1

W2x4.6d

7004-94-2

W2.1x9.5

7004-91-3

W2.5x16

7004-104-1

WU2.5x16

7004-104D-1

WX2.5x16

7004-104A-1

WY2.5x16

7004-104B-1

WZ2.5x16

7004-104C-1

W3x16d и WX3x16d

7004-105-2

W3x16q, WX3x16q и WY3x16q

7004-106-3

WZ3x16q

7004-151-1

WP3.3x14.5

7004-164-2

WP4x9d

7004-93-1

W4.3x8.5d

7004-115-1

W10.6x8.5d

7004-90-2

X511

7004-99-2

СОДЕРЖАНИЕ ПО ОБОЗНАЧЕНИЮ




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G1.27, GX1.27 и GY1.3

ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G1.27, GX1.27 и GY1.3

С.1/1

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам G1.27, GX1.27 и GY1.3 см. в листе 7005-... (в стадии рассмотрения).


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

G1.27

GX1.27

GY1.3-2.4*

GY1.3-3.2*

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

A

3,7

3,9

3,2

3,4

2,29

2,54

3,05

3,30

B

5,2

5,7

3,0

3,4

3,05(2)

3,30(2)

3,05(2)

3,30(2)

D

1,27(1)

1,27(1)

1,27(1)

1,27(1)

E

0,45

0,55

0,45

0,55

0,45

0,55

0,45

0,55

F

5,85

6,85

5,85

6,85

4,83(3)

6,35(3)

N

-

-

-

-

1,54(4)

1,54(4)

* Обозначение дано в соответствии с IEC 60061-4, лист 7007-1, по округлению размера до одной цифры после десятичного знака.



(1) Размер задают на поверхности цоколя и проверяют соответствующим калибром по листу 7006-4.

     (2) Некоторые конструкции имеют размеры 2,41-2,67 мм.

     (3) Длина штырька может изменяться в зависимости от применения.

     (4) В пределах размера N соблюдают размер D.

     Примечание - Измененная редакция, изменение 22:1999.


7004-2-2




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G2.54, GX2.54 и GY2.5

ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G2.54, GX2.54 и GY2.5

С.1/1

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам G2.54, GX2.54 и GY2.5 см. в листе 7005-... (в стадии рассмотрения).


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

G2.54

GX2.54

GY2.5*

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

A

4,6

4,8

3,7

3,9

4,28

4,52

C

7,2

7,7

5,2

5,7

6,73

7,62

D

2,54(1)

2,54(1)

2,54(1) (2)

E

0,45

0,55

0,45

0,55

0,45

0,55

F

5,85

6,85

5,85

6,85

6,35(3)

N

-

-

-

-

1,57(4)

* Обозначение дано в соответствии с IEC 60061-4, лист 7007-1, по округлению размера до одной цифры после десятичного знака.



(1) Размер задают на поверхности цоколя. Проверяют соответствующим калибром по листу 7006-4.

     (2) У некоторых изготовителей размер D равен 3,05-3,30 мм, его считают приемлемым до момента, когда его можно будет заменить на рекомендуемые значения 2,41-2,67 мм.

     (3) Длина штырька может изменяться в зависимости от применения.

     (4) В пределах размера N необходимо соблюдать размер D.

     Примечание - Измененная редакция, изменение 22:1999.



7004-3-2




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G3.17 и GY3.2

ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G3.17 и GY3.2

С.1/1

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам G3.17 и GY3.2 см. в листе 7005-... (в стадии рассмотрения).


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

G3.17

GY2.5*

Мин.

Макс.

Мин.

Макс.

A

5,7

5,9

5,59

5,84

C

8,5

9,0

7,49

-

D

3,17(1)

3,17(1) (2)

E

0,45

0,55

0,45

0,55

F

5,85

6,85

6,35(3)

N

-

-

1,57(4)

* Обозначение дано в соответствии с IEC 60061-4, лист 7007-1, по округлению размера до одной цифры после десятичного знака.



(1) Размер задают на поверхности цоколя. Проверяют соответствующим калибром по листу 7006-4.

     (2) В некоторых конструкциях номинальный размер D равен 3,05 мм.

     (3) Длина штырька может изменяться в зависимости от применения.

     (4) В пределах размера N необходимо соблюдать размер D.

     Примечание - Измененная редакция, изменение 22:1999.



7004-4-2




ЦОКОЛИ PX26d

ЦОКОЛИ PX26d

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам PX26d см. в листе 7005-5.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

А1 (3)

17,8

18,0

А2 (4)

20

D (5)

11,5 ном.

E*

1

2

G

-

3,5

K

7,9

8,0

M

25,9

26,0

O

33,8

34,0

Q

13,2

13,7

T

0,6

0,8

U (2)

2,4

V

6

-

W (6)

2

X (9)

8

-

Y

15

16

Z

-

1,4

r1

(7)

r2

-

0,3

r3

-

0,4

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

45°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи*

29°

31°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.



7004-5-6




ЦОКОЛИ PX26d

С.2/2

(1) Базовая плоскость.

     (2) В этих зонах допускаются сквозные трещины или прорези.

     (3) Средства крепления лампы в патроне должны быть такими, чтобы в пределах этой зоны не было усилия в направлении базовой оси лампы.

     (4) Размер разграничивает два пространства, одно из которых может быть занято деталями лампы, а другое - деталями патрона/отражателя.

     (5) Проверяют калибром по листу 7006-5А.

     (6) Размер указывает высоту, на которой применимы минимальные и максимальные значения размера М, за исключением мест перехода трех опорных выступов в цилиндр М, где применяют r3.

     Вне размера W до окончания размера G диаметр M должен быть не более максимального значения, измеренного в пределах W. Вне размера WMГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи не применяют.

     (7) Радиус r1 должен быть равен или менее размера Т.

     (8) Положения контактных пластинок не должны отклоняться от указанных более чем на ±2°.

     (9) Остальные размеры соединительной пластинки см. в ISO 8092-1 (6,3x0,8 ОН).

     Проверка: Цоколи Px26d проверяют калибрами по листам 7006-5, 7006-5А и 7006-5В.

     Примечание - Измененная редакция, изменение 34:2004.


7004-5-6




ЦОКОЛИ РЕЗЬБОВЫЕ Е11

ЦОКОЛИ РЕЗЬБОВЫЕ Е11

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону E11 см. в листе 7005-6.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Путь утечки по изоляции готовых ламп должен быть не менее 3,18 мм.

7004-6-1




ЦОКОЛИ РЕЗЬБОВЫЕ E11

С.2/2

Размер

Стандартные размеры

Ближайший эквивалент в дюймах

Мин.

Макс.

Мин.

Макс.

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (2) (3)

13,97

14,99

0,550

0,590

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (2)

13,97

15,62

0,550

0,615

E (2)

-

4,09

-

0,161

G (2)

1,35

-

0,053

-

H

-

3,56

-

0,140

J

-

7,62

-

0,300

K (1)

1,57

-

0,062

-

L (2)

9,40

10,54

0,370

0,415

d

10,54

10,80

0,415

0,425

dГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

9,78

-

0,385

r

0,531

0,021

a

43°

47°

(1) Над этой линией диаметр цоколя не ограничен приведенной конической частью.

     (2) Размеры AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, E, G и L измеряют от базового диаметра 13,49 мм.

     (3) Размер используют при расчете цоколя, на готовых лампах его не проверяют.

     (4) Верхняя кромка металлического корпуса не должна проникать в коническую часть цоколя.

     Примечание - Измененная редакция, лист введен дополнением N:1991.



7004-6-1




ЦОКОЛИ РЕЗЬБОВЫЕ EY10

ЦОКОЛИ РЕЗЬБОВЫЕ EY10

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону EY10 см. в листе 7005-7.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи


Рекомендуемая длина (13,5±0,3)* мм.

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм*.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.



7004-7-1




ЦОКОЛИ РЕЗЬБОВЫЕ EY10

С.2/2

Размер

Цоколи не на лампах*

Цоколи готовых ламп

Мин.

Макс.

Мин.

Макс.

B (3)

-

2,5

-(4)

-

BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (3)

-

-

1,9(4)

3,5

H (1)

3,5

4,0

-

-

J

-

6,6

-

6,6

M (3)

11,0

-

11,0

-

T (2) (3)

7,4

-

7,4

-

d

9,27

9,53**

9,27

9,53

dГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

8,51**

-

8,51

r

0,531

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.

     ** В стадии рассмотрения.



(1) Размер проверяют линейкой.

     (2) T - расстояние от базовой плоскости до выхода резьбы.

     (3) Размеры B, BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, M и T измеряют от базовой окружности.

     (4) Путь утечки по изоляции готовых ламп должен быть не менее 2 мм.

     Проверка: Цоколи EY10 проверяют калибрами по листам 7006-7 и 7006-28Е.

     Примечание - Измененная редакция, лист введен дополнением Р:1994.



7004-7-1




ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) BAX9s

ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) BAX9s

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону BAX9s см. в листе 7005-8.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи


Рекомендуемые номинальные длины 13,1 и 14 мм.

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 0,5 мм*.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-8-1




ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) BAX9s

С.2/2

Размер

Цоколи не на лампах*

Цоколи готовых ламп

Мин.

Макс.

Мин.

Макс.

A (2)

9,08

9,20

9,08

9,25

B (3)

9,75

10,11

9,75

10,16

C

1,5

-

-

-

D

4,3

5,2

-

-

DГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

-

4,3

5,9

E

1,5

1,7

1,5

1,7

F (3)

0,64

-

0,64

-

H (3)

3,5

4,0

3,5

4,0

N (2)

4,5

-

4,5

-

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Ном. 150°

-

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.



(1) Размер проверяют линейкой.

     (2) В пределах размера N соблюдают минимальные и максимальные значения размера A. Ниже размера N должен быть соблюден только размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи. Соответствие значению AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей готовых ламп проверяют калибром по листу 7006-9.

     Требования к размеру AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей готовых ламп:

     a) в любой горизонтальной плоскости в пределах размера N должно быть по крайней мере одно направление диаметром не менее 9,08 мм;

     b) во всех направлениях в любой плоскости в пределах размера N диаметр должен быть не менее 8,99 мм. Это значение находится в стадии рассмотрения.

     Соответствие этим требованиям проверяют штангенциркулем с плоскими губками шириной 2 мм, точность измерения +0,0; -0,01 мм. Точки измерения должны находиться между плоскостью, проходящей на 0,5 мм выше штифтов, и наименьшим значением размера N.

     (3) Если BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=9,75 мм, то радиус края соответствующего штифта должен быть не более 0,2 мм. Если размер B более 9,75 мм, то радиус может быть соответственно увеличен. Это требование распространяется только на половину штифта со стороны колбы.

     Примечание - Измененная редакция, лист введен дополнением N:1991.



7004-8-1




ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) BAY9s

ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) BAY9s

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону BAY9s см. в листе 7005-9.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи


Рекомендуемая номинальная длина 14 мм.

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 0,5 мм*.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-9-1




ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) BAY9s

С.2/2

Размер

Цоколи не на лампах*

Цоколи готовых ламп

Мин.

Макс.

Мин.

Макс.

A (2)

9,08

9,20

9,08

9,25

B (3)

9,75

10,11

9,75

10,16

C

1,5

-

-

-

D

4,3

5,2

-

-

DГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

-

4,3

5,9

E

1,5

1,7

1,5

1,7

F (3)

0,64

-

0,64

-

H (1)

3,5

4,0

3,5

4,0

N (2)

7,8

-

7,8

-

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Ном. 120°

-

-

-

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.



(1) Размер проверяют линейкой.

     (2) В пределах размера N соблюдают минимальные и максимальные значения размера A. Ниже размера N должен быть соблюден только размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     Соответствие значению AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей готовых ламп проверяют соответствующим калибром по листу 7006-9.

     Требования к размеру AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей готовых ламп:

     a) в любой горизонтальной плоскости в пределах размера N должно быть по крайней мере одно направление диаметром не менее 9,08 мм;

     b) в любой плоскости в пределах размера N во всех направлениях диаметр должен быть не менее 8,99 мм. Это значение находится в стадии рассмотрения.

     Соответствие этим требованиям проверяют штангенциркулем с плоскими губками шириной 2 мм, точность измерения +0,0; -0,01 мм. Точки измерения должны находиться между плоскостью, проходящей на 0,5 мм выше штифтов, и наименьшим значением размера N.

     (3) Если BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=9,75 мм, то радиус края соответствующего штифта должен быть не более 0,2 мм. Если размер B более 9,75 мм, то радиус может быть соответственно увеличен. Это требование распространяется только на половину штифта со стороны колбы.

     Примечание - Измененная редакция, лист введен дополнением N:1991.



7004-9-1




ЦОКОЛИ B22d

ЦОКОЛИ B22d

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону B22d см. в листе 7005-10.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм*.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

A (5)

21,75

22,15

D* (1)

6,0

6,8

D1 (2)

-

8,0

E

1,8

2,2

F

2,3

2,7

G (4)

10

-

H (4)

4,8

-

J

1,7

-

K*

10,3

10,5

N (5)

6,7

P* (3)

7,5

8,5

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи*

88°

92°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-10-7




ЦОКОЛИ B22d

С.2/2

(1) Размер D применяют к цоколям не на лампах.

     (2) Размер D1 применяют к цоколям готовых ламп. Образующие контакт поверхности должны выступать за изоляционную поверхность.

     (3) В пределах размера P юбка должна быть цилиндрической.

     (4) Размер проверяют линейкой.

     (5) В пределах размера N соблюдают минимальные и максимальные значения размера A. Ниже размера N применяют только максимальные значения размера A.

     (6) При установке цоколя с круглыми контактами в патрон, контакты патрона могут попадать на изоляционную поверхность цоколей, поэтому в указанном месте поверхность должна быть такой формы, чтобы контакты можно было легко установить в предусмотренное рабочее положение.

     Проверка: Цоколи B22d проверяют калибрами по листам 7006-4А, 7006-4В, 7006-10 и 7006-11.

     Примечание - Измененная редакция, изменение 31:2003.


7004-10-7




ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) B22d-3 (90°/135°)/25х26

ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) B22d-3 (90°/135°)/25х26

Рисунок предназначен только для показа проверяемых размеров.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм*.

     Путь утечки по изоляции готовых ламп между деталями, находящимися под напряжением, должен быть не менее 3 мм и не менее 2,5 мм между деталями, находящимися под напряжением, и металлическим корпусом.


Размер

Мин.

Макс.

A

21,75

22,15

C

1,5*

-

D

6,0

7,0*

DГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

8,0

E

1,8

2,2

F

2,3

2,7

G (1)

10,0

-

J (1)

4,0

-

K

10,0*

11,3*

N (2)

6,7

-

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

82°

97°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

135°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

90°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.



(1) Размер проверяют линейкой.

     (2) В пределах размера N соблюдают размер A.

     (3) Углы ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи проверяют калибром по листу 7006-19.

     * Размер используют при расчете цоколя, на готовых лампах его не проверяют.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Примечание - Измененная редакция, дополнение A:1970.


7004-10A-2




ЦОКОЛИ B15d

ЦОКОЛИ B15d

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону B15d см. в листе 7005-16.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм*.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-11-6




ЦОКОЛИ B15d

С.2/2

Размер

Мин.

Макс.

A (4)

15,0

15,25

D* (1)

6,0

6,6

D1 (2)

-

7,5

E

1,8

2,2

F

0,9

1,1

G (3)

Около 9

H (3)

3,5

-

J

1,7

-

K*

7,0

8,0

N (4)

7,0

P* (5)

6

7

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи*

88°

92°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.



(1) Размер D применяют к цоколям не на лампах.

     (2) Размер D1 применяют к цоколям готовых ламп. Образующие контакт поверхности должны выступать за изоляционную поверхность.

     (3) Размер проверяют линейкой.

     (4) В пределах размера N соблюдают минимальные и максимальные значения размера А. Ниже размера N применяют только максимальные значения размера А.

     (5) В пределах размера P юбка должна быть цилиндрической.

     (6) При установке цоколя с круглыми контактами в патрон, контакты патрона могут попадать на изоляционную поверхность цоколей, поэтому в указанном месте поверхность должна быть такой формы, чтобы контакты можно было легко установить в предусмотренное рабочее положение.

     Проверка: Цоколи B15d проверяют калибрами по листам 7006-4А, 7006-4В, 7006-10 и 7006-11.

     Примечание - Измененная редакция, изменение 31:2003.


7004-11-6




ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) ВА15

ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) ВА15

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону ВА15 см. в листе 7005-13.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Рекомендуемые длины: (17,5±0,25); (19,0±0,25) и (21,0±0,25) мм*; (0,689±0,010); (0,748±0,010) и (0,827±0,010) дюймов*.

     Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм*.

     BA15d

     BA15s


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-11А-9




ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) ВА15

С.2/2

Стандартные размеры

Ближайший эквивалент в дюймах

Размер

Цоколи не на лампах*

Цоколи готовых ламп

Цоколи не на лампах*

Цоколи готовых ламп

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

A (1)

15,05

15,25

15,05

15,30

0,5925

0,6004

0,5925

0,6020

B (2)

15,65

16,10

15,65

16,15

0,616

0,634

0,616

0,636

C

1,5

-

-

-

0,059

-

-

-

D

6,0

6,6

-

-

0,236

0,260

-

-

D1 (3)

-

-

6,32

7,5 (4)

-

-

0,249

0,295 (4)

E

1,8

2,2

1,8

2,2

0,071

0,087

0,071

0,087

F (2)

0,64

-

0,64

-

0,025

-

0,025

-

G

Около 9

-

Около 0,350

-

H1

4,5

5,2

-

-

0,177

0,204

-

-

H2

4,5

-

-

-

0,177

-

-

-

J1

3,0

-

-

-

0,118

-

-

-

J2

1,7

-

-

-

0,067

-

-

-

K1

7,0

8,0

-

-

0,276

0,315

-

-

K2

6,5

7,1

-

-

0,256

0,280

-

-

N (1)

8,9

-

8,9

-

0,350

-

0,350

-

P

-

16,95

-

17,0

-

0,667

-

0,669

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Ном. 90°

-

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.



(1) В пределах размера N соблюдают минимальные и максимальные значения размера A. Ниже размера N должен быть соблюден только размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     Соответствие значению AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей готовых ламп проверяют соответствующим калибром по листу 7006-11.

     Требования к размеру AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей готовых ламп:

     a) в любой горизонтальной плоскости в пределах размера N должно быть по крайней мере одно направление диаметром 15,05 мм (0,5925 дюйма);

     b) в любой плоскости в пределах размера N во всех направлениях диаметр должен быть не менее 14,92 мм (0,5874 дюйма).

     Соответствие этим требованиям проверяют штангенциркулем с плоскими губками шириной 3 мм, точность измерения ±0,01 мм. Точки измерения должны находиться между плоскостью, проходящей на 0,5 мм (0,020 дюйма) выше штифтов, и минимальным значением размера N.

     (2) Если BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=15,65 мм (0,616 дюйма), то радиус края соответствующего штифта должен быть не более 0,2 мм (0,008 дюйма). Если размер B более 15,65 мм (0,616 дюйма), то радиус может быть соответственно увеличен. Это требование распространяется только на половину штифта со стороны колбы.

     (3) У цоколей готовых ламп с круглыми контактами разность высот двух припаянных контактов должна быть не более 0,5 мм (0,020 дюйма).

     (4) В Северной Америке размер D1ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи равен 8,03 мм (0,316 дюйма).

     Примечание - Измененная редакция, изменение 22:1999.



7004-11А-9




ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) BAY15

ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) BAY15

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону BAY15 см. в листе 7005-13.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи


Рекомендуемая номинальная длина 18, 19 и 21 мм.

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм*.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-11В-7




ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) BAY15

С.2/2

Стандартные размеры

Ближайший эквивалент в дюймах

Размер

Цоколи не на лампах*

Цоколи готовых ламп

Цоколи не на лампах*

Цоколи готовых ламп

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

A (1)

15,05

15,25

15,05

15,30

0,5925

0,6004

0,5925

0,6025

B (2)

15,65

16,10

15,65

16,15

0,616

0,634

0,616

0,636

C

1,5

-

-

-

0,059

-

-

-

D

6,0

6,6

-

-

0,236

0,260

-

-

DГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (3)

-

-

6,32

7,5

-

-

0,249

0,295

E

1,8

2,2

1,8

2,2

0,071

0,087

0,071

0,087

F (2)

0,64

-

0,64

-

0,025

-

0,025

-

G

Около 9

-

Около 0,350

-

H

4,5

-

-

-

0,177

-

-

-

JГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

3,0

-

-

-

0,118

-

-

-

JГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

1,7

-

-

-

0,067

-

-

-

KГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

7,0

8,0

-

-

0,276

0,315

-

-

KГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

6,5

7,1

-

-

0,256

0,280

-

-

L

3,0

3,4

3,0

3,4

0,118

0,134

0,118

0,134

N (1)

8,9

-

8,9

-

0,350

-

0,350

-

P

-

16,95

-

17,0

-

0,667

-

0,669

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Ном. 90°

-

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


(1) В пределах размера N соблюдают минимальные и максимальные значения размера А. Ниже размера N должен быть соблюден только размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     Соответствие значению AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей готовых ламп проверяют соответствующим калибром по листу 7006-11B.

     Требования к размеру AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей готовых ламп:

     a) в любой горизонтальной плоскости в пределах размера N должно быть по крайней мере одно направление диаметром 15,05 мм (0,5925 дюйма);

     b) в любой плоскости в пределах размера N во всех направлениях диаметр должен быть не менее 14,92 мм (0,5874 дюйма).

     Соответствие этим требованиям проверяют штангенциркулем с плоскими губками шириной 3 мм, точность измерения ±0,01 мм. Точки измерения должны находиться между плоскостью, проходящей на 0,5 мм (0,020 дюйма) выше штифтов, и минимальным значением размера N.

     (2) Если BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=15,65 мм (0,616 дюйма), то радиус края соответствующего штифта должен быть не более 0,2 мм (0,008 дюйма). Если размер B более 15,65 мм (0,616 дюйма), то радиус может быть соответственно увеличен. Это требование распространяется только на половину штифта со стороны колбы.

     (3) У цоколей готовых ламп с круглыми контактами разность высот двух припаянных контактов должна быть не более 0,5 мм (0,020 дюйма).

     Примечание - Измененная редакция, дополнение P:1994.


7004-11В-7




ЦОКОЛИ BAZ15

ЦОКОЛИ BAZ15

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону BAZ15 см. в листе 7005-13.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм**.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

* Рекомендуемая длина: (19,0**±0,25) и (21,0**±0,25) мм.

     ** Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-11С-3




ЦОКОЛИ BAZ15

С.2/2

Размер

Мин.

Макс.

A (3)

15,05

15,30

B (4)

15,65

16,15

C*

1,5

-

D*(1)

6,0

6,6

D1 (2)

6,32

7,5

E

1,8

2,2

F

0,64

1,1

G

Около 9

H

3,5

5,2

J1*

3,0

-

J2*

1,7

-

K1*

7,0

8,0

K2*

6,5

7,1

L

3,0

3,4

N (3)

8,9

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи*

88°

92°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи*

Ном. 150°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.



(1) Размер D применяют к цоколям не на лампах.

     (2) Размер D1 применяют к цоколям готовых ламп. Образующие контакт поверхности должны выступать за изоляционную поверхность. На цоколях готовых ламп с круглыми контактами разность высот двух припаянных контактов должна быть не более 0,5 мм. При установке цоколя с круглыми контактами в патрон, контакты патрона могут попадать на изоляционную поверхность цоколей, поэтому в указанном месте поверхность должна быть такой формы, чтобы контакты можно было легко установить в предусмотренное рабочее положение.

     (3) В пределах размера N соблюдают минимальные и максимальные значения размера A. Ниже размера N должен быть соблюден только размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи. Для цоколей не на лампах AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=15,25 мм.

     Соответствие значению AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей готовых ламп проверяют соответствующим калибром по листу 7006-11С.

     Требования к размеру AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей готовых ламп:

     a) в любой горизонтальной плоскости в пределах размера N должно быть по крайней мере одно направление диаметром 15,05 мм;

     b) в любой плоскости в пределах размера N во всех направлениях диаметр должен быть не менее 14,92 мм.

     Соответствие этим требованиям проверяют штангенциркулем с плоскими губками шириной 3 мм, точность измерения 0,01 мм. Точки измерения должны находиться между плоскостью, проходящей на 0,5 мм выше штифтов, и минимальным значением размера N.

     (4) Если BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=15,65 мм, то радиус края соответствующего штифта должен быть не более 0,2 мм. Если размер B более 15,65 мм, то радиус может быть соответственно увеличен. Это требование распространяется только на половину штифта со стороны колбы.

     (5) Базовый штифт.

     Примечание - Измененная редакция, изменение 31:2003.


7004-11С-3




ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) BAZ15s-3 (100°/130°)

ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) BAZ15s-3 (100°/130°)

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону BA15s-3 (100°/130°) см. в листе 7005-... (в стадии рассмотрения).


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи


Рекомендуемая номинальная длина 19 мм.

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм (0,039 дюйма)*.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.



7004-11D-1




ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) BAZ15s-3 (100°/130°)

С.2/2

Стандартные размеры

Ближайший эквивалент в дюймах

Размер

Цоколи не на лампах

Цоколи готовых ламп

Цоколи не на лампах*

Цоколи готовых ламп

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

A (1)

15,05

15,25

15,05

15,30

0,5925

0,6004

0,5925

0,6025

B (2)

15,65

16,10

16,65

16,15

0,616

0,634

0,616

0,636

C

1,5

-

-

-

0,059

-

-

-

D

6,0

6,6

-

-

0,236

0,260

-

-

DГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

-

6,32

7,5

-

-

0,249

0,295

E

1,8

2,2

1,8

2,2

0,071

0,087

0,071

0,087

F (2)

0,64

-

0,64

-

0,025

-

0,025

-

H

4,5

5,2

-

-

0,177

0,204

-

-

N (1)

8,9

-

8,9

-

0,350

-

0,350

-

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Ном. 100°

-

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Ном. 130°

-

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


(1) В пределах размера N соблюдают минимальные и максимальные значения размера A. Ниже размера N должен быть соблюден только размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     Соответствие значению AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей готовых ламп проверяют соответствующим калибром по листу 7006-11Е.

     Требования к размеру AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей готовых ламп:

     a) в любой горизонтальной плоскости в пределах размера N должно быть по крайней мере одно направление диаметром 15,05 мм (0,5925 дюйма);

     b) в любой плоскости в пределах размера N во всех направлениях диаметр должен быть не менее 14,92 мм (0,5874 дюйма).

     Соответствие этим требованиям проверяют штангенциркулем с плоскими губками шириной 3 мм, точность измерения +0,0; -0,01 мм. Точки измерения должны находиться между плоскостью, проходящей на 0,5 мм (0,020 дюйма) выше штифтов, и минимальным значением размера N.

     (2) Если BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=15,65 мм (0,616 дюйма), то радиус края соответствующего штифта должен быть не более 0,2 мм (0,008 дюйма). Если размер B более 15,65 мм (0,616 дюйма), то радиус может быть соответственно увеличен.

     Это требование распространяется только на половину штифта со стороны колбы.

     Примечание - Измененная редакция, лист введен дополнением N:1991.


7004-11D-1




ЦОКОЛИ BAW15

ЦОКОЛИ BAW15

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам BAW15 см. в листе 7005-13.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм**.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

A (3)

15,05

15,30

B (4)

15,65

16,15

C*

1,5

-

D* (1)

6,0

6,6

D1 (2)

6,32

7,5

E

1,8

2,2

F

0,64

1,1

G

Около 9

H

3,5

5,2

J1*

3,0

-

J2*

1,7

-

K1*

7,0

8,0

K2*

6,5

7,1

L

3,0

3,4

N (3)

8,9

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи*

88°

92°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи*

Ном 150°

* Рекомендуемая длина: (19,0**±0,25) и (21,0**±0,25) мм.

     ** Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-11Е-1




ЦОКОЛИ BAW15

С.2/2

(1) Размер D применяют к цоколям не на лампах.

     (2) Размер D1 применяют к цоколям готовых ламп. Образующие контакт поверхности должны выступать за изоляционную поверхность. На цоколях готовых ламп с круглыми контактами разность высот двух припаянных контактов должна быть не более 0,5 мм.

     При установке цоколя с круглыми контактами в патрон, контакты патрона могут попадать на изоляционную поверхность цоколей, поэтому в указанном месте поверхность должна быть такой формы, чтобы контакты можно было легко установить в предусмотренное рабочее положение.

     (3) В пределах размера N соблюдают минимальные и максимальные значения размера А. Ниже размера N должен быть соблюден только размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     Для цоколей не на лампах AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=15,25 мм.

     Соответствие значению AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей готовых ламп проверяют соответствующим калибром по листу 7006-11F.

     Требования к размеру AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей готовых ламп:

     a) в любой горизонтальной плоскости в пределах размера N должно быть по крайней мере одно направление диаметром 15,05 мм;

     b) в любой плоскости в пределах размера N во всех направлениях диаметр должен быть не менее 14,92 мм.

     Соответствие этим требованиям проверяют штангенциркулем с плоскими губками шириной 3 мм, точность измерения минус 0,01 мм. Точки измерения должны находиться между плоскостью, проходящей на 0,5 мм выше штифтов, и минимальным значением размера N.

     (4) Если BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=15,65 мм, то радиус края соответствующего штифта должен быть не более 0,2 мм. Если размер B более 15,65 мм, то радиус может быть соответственно увеличен.

     Это требование распространяется только на половину штифта со стороны колбы.

     (5) Базовый штифт.

     Примечание - Измененная редакция, лист введен изменением 33:2003.


7004-11Е-1




ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) ВА20

ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) ВА20

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону ВА20 см. в листе 7005-14.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Допускается отклонение оси малого штифта от оси базового штифта и центра цоколя в любую сторону на 0,15 мм. Это проверяют калибром по листу 7006-2.

7004-12-7




ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) ВА20

С.2/2

Размер

Мин.

Макс.

A (2)

9,95

20,1

C

1,5

-

D (3)

15,5* (4)

16,0*

DГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

15,5

17,0

EГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

4,4

4,5

EГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

2,9

3,0

F

1,9

2,2

G (1)

Около 12

H (1)

4,5

5,2

J (1)

3,0

-

K

9,5*

10,0*

M

0,4

-

N (2)

5,0

-

NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (2)

10,0

-

r

-

0,2

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

82°

97°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


(1) Размер проверяют линейкой.

     (2) В пределах размеров N и NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи соблюдают минимальные и максимальные значения размера A. Ниже размера NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи должен быть соблюден только размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     Соответствие значению AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей готовых ламп проверяют соответствующим калибром по листу 7006-2.

     Требования к размеру AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей готовых ламп:

     a) в любой горизонтальной плоскости в пределах размеров N и NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи должно быть по крайней мере одно направление диаметром 19,95 мм;

     b) в любой плоскости в пределах размеров N и NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи во всех направлениях диаметр должен быть не менее 19,77 мм.

     Соответствие этим требованиям проверяют штангенциркулем с плоскими губками шириной 3 мм, точность измерения +0,0; -0,01 мм. Точки измерения должны находиться между плоскостью, проходящей на 0,5 мм выше штифтов, и минимальными значениями размеров N и NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     (3) Допускается разность высот двух штифтов не более 0,15 мм.

     (4) Минимальное расстояние до изоляционного материала 15,0 мм*.

     * Размер используют при расчете цоколя, на готовых лампах его не проверяют.


     Примечание - Измененная редакция, дополнение N:1991.


7004-12-7




ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) АВТОМОБИЛЬНЫЕ ВА21-3 (120°)

ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) АВТОМОБИЛЬНЫЕ ВА21-3 (120°)

Рисунки предназначены только для показа проверяемых размеров.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

(1) Допускается конусность цоколя по длине размера D, при этом размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=20,8 мин.*


A (1)

21,4

21,6

(2) Размер проверяют линейкой.

C

1,5

-

(3) В пределах размера N должен быть соблюден размер А.

D

13,5

13,9*

(4) Угол ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

DГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

15,0

E

1,8

2,2

F

1,55

1,85

H (2)

4,5

5,2

K (2)

10,0*

10,5*

N (3)

6,0

-

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

120°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-13-4




ЦОКОЛИ BA9s

ЦОКОЛИ BA9s

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону ВА9 см. в листе 7005-12.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 0,5 мм*.
________________
     * Размер используют при расчете цоколя, на готовых лампах его не проверяют.


Стандартные размеры

Размер

Цоколи не на лампах*

Цоколи готовых ламп

Мин.

Макс.

Мин.

Макс.

A (2)

9,08

9,20

9,08

9,25

B (3)

9,75

10,11

9,75

10,16

C

1,5

-

-

-

D (4)

4,3

5,2

-

-

D1 (5) (6)

-

-

4,3

5,9

E

1,5

1,7

1,5

1,7

F (3)

0,64

-

0,64

-

H (1)

3,5

4,0

3,5

4,0

N (2)

4,5

-

4,5

-

P

-

10,95

-

11,0

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-14-9




ЦОКОЛИ BA9s

С.2/2

(1) Размер проверяют линейкой.

     (2) В пределах размера N соблюдают минимальные и максимальные значения размера A. Ниже размера N применяют только размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи. У готовых ламп размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи проверяют соответствующим калибром по листу 7006-11.

     Требования к размеру AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей готовых ламп:

     a) в любой горизонтальной плоскости в пределах размера N должно быть по крайней мере одно направление диаметром 9,08 мм;

     b) в любой плоскости в пределах размера N во всех направлениях диаметр должен быть не менее 8,99 мм. Это значение находится в стадии рассмотрения.

     Соответствие этим требованиям проверяют штангенциркулем с плоскими губками шириной 2 мм, точность измерения +0,0; -0,01 мм. Точки измерения должны находиться между плоскостью, проходящей на расстоянии 0,5 мм от штифтов, и минимальным значением размера N.

     (3) Если BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=9,75 мм, то радиус края соответствующего штифта должен быть не более 0,2 мм. Если размер B более 9,75 мм, то радиус может быть соответственно увеличен.

     Это требование распространяется только на половину края, смежного с колбой.

     (4) Применяют к цоколю не на лампе.

     (5) Применяют к цоколю готовой лампы.

     (6) В Северной Америке размер D1 равен (4,57-6,48) мм.

     (7) В Северной Америке применяют цоколь BA9s/12,5. Полная длина этого цоколя (12,20-12,95) мм.

     Примечание - Измененная редакция, изменение 42:2009.


7004-14-9




ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) BA7

ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) BA7

С.1/1

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону BA7 см. в листе 7005-11.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не менее чем на 0,5 мм*.
________________
     * Размер используют при расчете цоколя, на готовых лампах его не проверяют.

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Стандартные размеры

(1) Размер проверяют линейкой.


Размер

Цоколи не на лампах*

Цоколи готовых ламп

(2) В пределах размера N соблюдают минимальные и максимальные значения размера А. Ниже размера N должен быть соблюден только размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

Мин.

Макс.

Мин.

Макс.

A (2)

6,87

7,05

6,87

7,10

C

0,90

-

-

-

D

7,7

8,1

-

-

DГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

-

7,7

8,7

E

1,8

2,0

1,8

2,0

F

0,7

0,9

0,7

0,9

G

3,4

4,0

3,4

4,0

H (1)

2,4

2,6

2,4

2,6

N (2)

2,6

-

2,6

-

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Около 30°

Около 30°

* 3начения используют при расчете цоколя и не проверяют, если не указано иное.


Примечание - Измененная редакция, дополнение Р:1994.


7004-15-2




ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) BY22d

ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) BY22d

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону BY22d см. в листе 7005-17.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм*.

     Пути утечки между деталями, находящимися под напряжением, а также между ними и другими металлическими деталями, должны быть достаточными для напряжений 500, 750 или 1000 В с учетом свойств применяемого изоляционного материала. Конкретные требования находятся в стадии рассмотрения.

     * Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-17-3




ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) BY22d

С.2/2

Размер

Мин.

Макс.

A

21,5 (3)

22,0 (4)

B (2)

26,5

27,0

C

1,8

-

CГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

10,2 (4)

D

7,0

7,5

DГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

7,5

9,0

E

1,8

2,2

F

Около 2,5

G*

10,0

-

H*

Около 6

K

Около 10

N (1)

6,7 (4)

-

X

-

4,2

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


(1) В пределах размера N соблюдают минимальные и максимальные значения размера А. Ниже размера N должен быть соблюден только размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     (2) Проверяют калибром по листу 7006-4А.

     (3) Проверяют калибром по листу 7006-10.

     (4) Проверяют калибром по листу 7006-17А.

     Проверка: Цоколи BY22d готовых ламп проверяют калибрами по листам 7006-4А, 7006-10 и 7006-17А.

     Примечание - Измененная редакция, дополнение М:1989.


7004-17-3




ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) BAX15d

ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) BAX15d

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону BAX15d см. в листе 7005-... (в стадии рассмотрения).


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи


Рекомендуемая длина (19±0,25)* мм

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм*.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-18-1




ЦОКОЛИ ШТИФТОВЫЕ (БАЙОНЕТНЫЕ) BAX15d

С.2/2

Стандартные размеры

Размер

Цоколи не на лампах*

Цоколи готовых ламп

Мин.

Макс.

Мин.

Макс.

A (1)

15,05

15,25

15,05

15,30

C

1,5

-

-

-

D

6,0

6,6

-

-

DГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (3)

-

-

6,32

7,5

E

1,8

2,2

1,8

2,2

FГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

1,85

2,15

1,85

2,15

FГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (2)

0,7

0,86

0,7

0,86

G

Около 9

-

H

4,5

-

-

-

JГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

3,0

-

-

-

JГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

1,7

-

-

-

KГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

7,0

8,0

-

-

KГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

6,5

7,1

-

-

N (1)

8,9

-

8,9

-

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Ном. 90°

-

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


(1) В пределах размера N соблюдают минимальные и максимальные значения размера А. Ниже размера N должен быть соблюден только размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи. Соответствие значению AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей готовых ламп проверяют соответствующим калибром по листу 7006-... (в стадии рассмотрения).

     Требования к размеру AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей готовых ламп:

     a) в любой горизонтальной плоскости в пределах размера N должно быть по крайней мере одно направление диаметром 15,05 мм;

     b) в любой плоскости в пределах размера N во всех направлениях диаметр должен быть не менее 14,92 мм.

     Соответствие этим требованиям проверяют штангенциркулем с плоскими губками шириной 2 мм, точность измерения +0,0; -0,01 мм. Точки измерения должны находиться между плоскостью, проходящей на расстоянии 0,5 мм от штифтов, и минимальным значением размера N.

     (2) Если FГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=0,7 мм, то радиус края штифта должен быть не более 0,2 мм. Если размер FГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи более 0,7 мм, то радиус может быть соответственно увеличен.

     (3) У цоколей готовых ламп с круглыми контактами разность высот двух припаянных контактов должна быть не более 0,5 мм (0,020 дюйма).

     Примечание - Измененная редакция, лист введен дополнением N:1991.


7004-18-1




ЦОКОЛИ BAU15

ЦОКОЛИ BAU15

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону BAU15s см. в листе 7005-13.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм**.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

A (3)

15,05

15,30

B (4)

15,65

16,15

C*

1,5

-

D* (1)

6,0

6,6

D1 (2)

6,32

7,5

E

1,8

2,2

F

0,64

1,1

G

Около 9

H

3,5

5,2

J1*

3,0

-

J2*

1,7

-

K1*

7,0

8,0

K2*

6,5

7,1

N (3)

8,9

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи*

88°

92°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи*

Ном. 150°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


* Рекомендуемая длина: (19,0**±0,25) и (21,0**±0,25) мм.

     ** Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-19-2




ЦОКОЛИ BAU15

С.2/2

(1) Размер D применяют к цоколям не на лампах.

     (2) Размер D1 применяют к цоколям готовых ламп. Образующие контакт поверхности должны выступать за изоляционную поверхность. На цоколях готовых ламп с круглыми контактами разность высот двух припаянных контактов должна быть не более 0,5 мм.

     При установке цоколя с круглыми контактами в патрон, контакты патрона могут попадать на изоляционную поверхность цоколей, поэтому в указанном месте поверхность должна быть такой формы, чтобы контакты можно было легко установить в предусмотренное рабочее положение.

     (3) В пределах размера N соблюдают минимальные и максимальные значения размера А. Ниже размера N должен быть соблюден только размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     Для цоколей не на лампах AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=15,25 мм.

     Соответствие значению AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей готовых ламп проверяют соответствующим калибром по листу 7006-19А.

     Требования к размеру AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей готовых ламп:

     a) в любой горизонтальной плоскости в пределах размера N должно быть по крайней мере одно направление диаметром 15,05 мм;

     b) в любой плоскости в пределах размера N во всех направлениях диаметр должен быть не менее 14,92 мм.

     Соответствие этим требованиям проверяют штангенциркулем с плоскими губками шириной 2 мм, точность измерения 0,01 мм. Точки измерения должны находиться между плоскостью, проходящей на расстоянии 0,5 мм от штифтов, и минимальным значением размера N.

     (4) Если BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=15,65 мм, то радиус края соответствующего штифта должен быть не более 0,2 мм. Если размер B более 15,65 мм, то радиус может быть соответственно увеличен.

     Это требование распространяется только на половину края со стороны колбы.

     (5) Базовый штифт.

     Примечание - Измененная редакция, изменение 31:2003.


7004-19-2




СОЕДИНИТЕЛЬ G16d ГОТОВЫХ ЛАМП

СОЕДИНИТЕЛЬ G16d ГОТОВЫХ ЛАМП

С.1/1

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

(1) Проверяют калибром по листу 7006-95.


B

0,7

0,8

(2) Размер Н - это расстояние между осевыми линиями штекерных контактов.

C (1)

7,7

8,1

D

3,0

3,3

E1 (1)

11,8

13,6

F1

4,35

5,05

H (1) (2)

16,66

O

0,8

2,0

Примечание - Измененная редакция, изменение 22:1999.


7004-20-2




ЦОКОЛИ РЕЗЬБОВЫЕ Е27

ЦОКОЛИ РЕЗЬБОВЫЕ Е27

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм*.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Цоколи не на лампах*

Цоколи готовых ламп

(1) Размер проверяют линейкой.


Мин.

Макс.

Мин.

Макс.

(2) Т - расстояние от контактной пластинки до выхода резьбы на цоколях не на лампах.

C

(5)

-

(5)

-

(3) Т1 - расстояние от контактной пластинки до выхода резьбы на цоколях готовых ламп.

H (1)

4,8 (6)

11,5

4,8 (6)

11,5

(4) Размер, получаемый из теоретического расчета резьбы, предназначен для калибра и не проверяется на цоколе.

S

7,0

7,8

-

-

(5) Информацию по путям утечек см. в IEC 60061-4, лист 7007-6.

S1

-

-

7,0

8,5

(6) Процесс окончательной обработки с высокотемпературной нагрузкой (например, сваркой), может потребовать значение HГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, равное 9,5 мм.

T* (2)

22,0

-

-

-

T1 (3)

-

-

22,0

-

d

26,05

26,38

26,05

26,45

d1

-

24,19

-

24,26

R (4)

1,025

Патрон

Размер

Мин.

Макс

D

26,55

-

D1

24,36

24,66

R (4)

1,025

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-21-10




ЦОКОЛИ РЕЗЬБОВЫЕ Е27

С.2/2

Предельные размеры цоколя E27

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Номинальные размеры для расчета цоколя должны находиться в пределах заштрихованной зоны*.

     Вследствие допусков на изготовление, не каждый образец может находиться в пределах приведенных контуров.


Стандартные размеры

Ближайший эквивалент в дюймах

Требования к системе: Масса изделия с цоколем Е27, то есть лампа со всеми приспособлениями, предоставленная изготовителем, должна быть не более 1 кг. Изгибающий момент должен быть не более 2,0 Н м.

Размер

Мин.

Макс.

Мин.

Макс.

A (4)

-

36,52 (5)

-

1,438 (5)

25,83 (6)

1,017 (6)

19,05 (7)

0,750 (7)

E

7,62 (3)

8,26 (2)

0,300 (3)

0,325 (2)

F

6,88

8,20 (2)

0,271

0,323 (2)

F1 (1)

-

9,65

-

0,380

G

-

0,51 (2)

-

0,020 (2)

H

-

9,65 (2)

-

0,380 (2)

J

-

1,65

-

0,065

N (4)

8,71

-

0,343

-

R

3,81

4,13

0,150

0,163

* Размеры относятся только к цоколю, для его проверки контуры не используют.


     Примечание - Измененная редакция, изменение 48:2012.


7004-21-10




ЦОКОЛИ РЕЗЬБОВЫЕ Е26

ЦОКОЛИ РЕЗЬБОВЫЕ Е26

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону Е26 см. в листе 7005-21А.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколь Е26/24 используют в Северной Америке, а Е26/25 - в Японии.

     Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм*.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Стандартные размеры

Ближайший эквивалент в дюймах

Размер

Цоколи не на лампах*

Цоколи готовых ламп

Цоколи не на лампах*

Цоколи готовых ламп

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

C (1)

3,25

-

3,25

-

0,128

-

0,128

-

H (2)

9,14

11,56

9,14

11,56

0,360

0,455

0,360

0,455

L (1)

15,24

17,01

15,24

17,01

0,600

0,670

0,600

0,670

T (3)

19,56

-

-

-

0,770

-

-

-

T1 (4)

-

-

19,56

-

-

-

0,770

-

d

26,05

26,34

26,05

26,41

1,026

1,037

1,026

1,040

d1

-

24,66

-

24,72

-

0,971

-

0,974

r (5)

1,191

1,191

0,0469

0,0469

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-21А-2




ЦОКОЛИ РЕЗЬБОВЫЕ Е26

С.2/2

(1) Размеры C и L относятся к изоляции. Эти размеры необходимы для того, чтобы не допустить нежелательного контакта между корпусом цоколя и промежуточным контактом в патроне, каждая лампа с цоколем Е26 вворачивается в патрон E26d (двойной контакт).

     (2) Размер проверяют линейкой.

     (3) T - расстояние от контактной пластинки до выхода резьбы.

     (4) T1 - расстояние от припаянной контактной пластинки до выхода резьбы.

     (5) Размер, получаемый из теоретического расчета профиля резьбы, предназначен для калибра и не проверяется на цоколе.

     Проверка: Цоколи Е26 готовых ламп проверяют калибрами по листам 7006-27D, 7006-29 и 7006-29L.

     Примечание - Измененная редакция, изменение 23:1999.


7004-21А-2




ЦОКОЛИ РЕЗЬБОВЫЕ Е10

ЦОКОЛИ РЕЗЬБОВЫЕ Е10

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости.

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм*.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Цоколи не на лампах*

Цоколи готовых ламп

Мин.

Макс.

Мин.

Макс.

C

-

2,5

(4)

3,5

H (1)

3,5

4,0

-

-

T (2) (3)

9,5

-

9,5

-

d

9,27

9,53**

9,27

9,53

dГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

8,51**

-

8,51

r

0,531

0,531

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.

     ** В стадии рассмотрения.


Размер

Патрон

Мин.

Макс.

D

9,59

9,78

DГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

8,57

8,76

r

0,531

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-22-6




ЦОКОЛИ РЕЗЬБОВЫЕ Е10

С.2/2

(1) Размер проверяют линейкой.

     (2) T - расстояние от припаянной контактной пластинки до выхода резьбы.

     (3) Это значение уменьшают до 7,75 мм для цоколей Е10/12 не на лампах и до 8,13 мм - для цоколей Е10/12 готовых ламп.

     (4) Путь утечки по изоляции готовых ламп должен быть не менее 2 мм.

     Проверка: Цоколи Е10 проверяют калибрами по 7006-27А и 7006-28Е.

     Примечание - Измененная редакция, дополнение Р:1994.


7004-22-6




ЦОКОЛИ РЕЗЬБОВЫЕ Е14

ЦОКОЛИ РЕЗЬБОВЫЕ Е14

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм*.

     Путь утечки по изоляции готовых ламп должен быть не менее 3 мм.

     Примечание - Форма цоколей на рисунках приведена только для иллюстрации и не является частью требований.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.

     ** Размер диаметра базовой окружности, к которой относятся размеры S и SГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.


7004-23-6




ЦОКОЛИ РЕЗЬБОВЫЕ Е14

С.2/2

Размер

Цоколи не на лампах*

Цоколи готовых ламп

Мин.

Макс.

Мин.

Макс.

Цоколи

C

3,0

-

3,0

-

H

4,8

6,2

4,8 (1)

6,2 (1)

S

3,2

3,7

-

-

SГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

-

3,5

4,5

T (2)

16,0

-

-

-

TГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (3)

-

-

16,0

-

d

13,6

13,84

13,6

13,89

dГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

12,24

-

2,29

r (4)

0,822

0,822

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


Патрон

Размер

Мин.

Макс.

D

13,97

-

DГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

12,37

12,56

r (4)

0,822

(1) Размер проверяют линейкой.

     (2) Размер T - это расстояние от контактной пластинки до выхода резьбы.

     (3) Размер TГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи - расстояние от контактной пластинки с припоем до выхода резьбы.

     (4) Размер, получаемый из теоретического расчета профиля резьбы, предназначен для калибра и не проверяется ни на цоколе, ни на патроне.

     Примечание - Измененная редакция, дополнение L:1987.


7004-23-6




ЦОКОЛИ РЕЗЬБОВЫЕ Е40

ЦОКОЛИ РЕЗЬБОВЫЕ Е40

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколь Е40/41 предпочтителен при разработке новых конструкций ламп и должен использоваться при разработке патрона в части контактирования. Лампы с цоколями Е40/45 будут использоваться еще значительное время, поэтому для проверки безопасности патронов будут применять калибры для цоколей Е40/45.

     Цоколь Е40/45 применяют только в тех случаях, когда другие решения невозможны, в частности, когда патроны в существующих установках создают проблемы контактирования с более короткими цоколями.

     Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм.

     Путь утечки по изоляции готовых ламп должен быть не менее 5 мм.

     * Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-24-6




ЦОКОЛИ РЕЗЬБОВЫЕ Е40

С.2/2

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколь

Размер

Мин.

Макс.

H (1)

14,0

18,0

CГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

1,5

CГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

4,7

-

T (2)

34,0

-

TГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (3)

34,0

-

d

39,05

39,50

dГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

35,45

35,90

r (4)

1,85

Патрон

Размер

Мин.

Макс.

D

39,60

40,05

D1

36,00

36,45

r (4)

1,85

(1) Размер проверяют линейкой.

     (2) T - расстояние от контактной пластинки цоколя не на лампе до выхода резьбы.

     (3) TГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи - расстояние от контактной пластинки цоколя готовых ламп до выхода резьбы.

     (4) Размер, получаемый из теоретического расчета профиля резьбы, предназначен для калибра и не проверяется ни на цоколе, ни на патроне.

     * Размер используют при расчете цоколя, на готовых лампах его не проверяют.


     Примечание - Измененная редакция, дополнение N:1991.


7004-24-6




ЦОКОЛИ РЕЗЬБОВЫЕ Е39

ЦОКОЛИ РЕЗЬБОВЫЕ Е39

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону Е39 см. в листе 7005-24А.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Лампы с цоколем Е39 не подходят по размерам к патронам с размерами Е40.

     Цоколи могут быть изготовлены с отбортованным краем, диаметр которого должен быть не более 40,26 мм (1,585 дюйма).

     Путь утечки по изоляции готовых ламп должен быть не менее 5 мм (0,200 дюйма).


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-24А-1




ЦОКОЛИ РЕЗЬБОВЫЕ Е39

С.2/2

Стандартные размеры

Ближайший эквивалент в дюймах

Размер

Цоколи не на лампах*

Цоколи готовых ламп

Цоколи не на лампах

Цоколи готовых ламп

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

C

4,75

-

4,75

-

0,187

-

0,187

-

H (1)

13,46

15,11

13,46

15,11

0,530

0,595

0,530

0,595

J (7)

24,1

-

-

-

0,950

-

-

-

T (2)

30,10

-

-

-

1,185

-

-

-

TГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (3)

-

-

30,23

-

-

-

1,190

-

d

39,04

39,44

39,04

39,56

1,537

1,553

1,537

1,558

dГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

36,90

-

37,02

-

1,453

-

1,458

r (4)

2,301

2,301

0,0906

0,0906

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


(1) Размер проверяют линейкой.

     (2) T - расстояние от контактной пластинки цоколя не на лампе до выхода резьбы.

     (3) TГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи - расстояние от контактной пластинки цоколя на готовой лампе до выхода резьбы.

     (4) Размер, получаемый из теоретического расчета профиля резьбы, предназначен для калибра и не проверяется на цоколе.

     (5) Форма изоляции произвольная.

     (6) В Японии используют цоколи длиной 45 мм.

     (7) Размер JГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи установлен для предотвращения прохождения изоляции цоколя Е39 через кольцевые промежуточные контакты в патронах Е39 (в стадии рассмотрения).

     Проверка: Цоколи Е39 готовых ламп проверяют калибрами по листам 7006-24А, 7006-24В и 7006-24С.

     Примечание - Измененная редакция, лист введен дополнением N:1991.


7004-24А-1




ЦОКОЛИ РЕЗЬБОВЫЕ Е5

ЦОКОЛИ РЕЗЬБОВЫЕ Е5

Рисунки предназначены только для показа проверяемых размеров.



*Е5/9

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 0,5 мм*.

     Путь утечки по изоляции готовых ламп должен быть не менее 0,8 мм.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

Цоколь

C

0,8

1,2

CГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

2,0

H (1)

2,1

3,05

T (2)

5,4

-

d

5,23

5,33

dГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

4,77

Патрон

D

5,39

5,49

DГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

4,83

4,93

r

0,293

(1) Размер проверяют линейкой.

     (2) T - расстояние от контактной пластинки до выхода резьбы.

     * Размер используют при расчете цоколя, на готовых лампах его не проверяют.


     Примечание - Измененная редакция, дополнение F:1975.


7004-25-3




ЦОКОЛИ РЕЗЬБОВЫЕ Е17

ЦОКОЛИ РЕЗЬБОВЫЕ Е17

С.1/1

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону Е17 см. в листе 7005-20.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм*.

     (1) Размер проверяют линейкой.

     (2) T - расстояние от контактной пластинки до выхода резьбы.

     (3) T1 - расстояние от припаянной контактной пластинки до выхода резьбы.


Цоколь

Стандартные размеры

Ближайший эквивалент в дюймах

Размер

Цоколи не на лампах*

Цоколи готовых ламп

Цоколи не на лампах*

Цоколи готовых ламп

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

C

2,36

-

2,36

-

0,093

-

0,093

-

H (1)

4,0

5,2

4,0

5,2

0,157

0,205

0,157

0,205

T (2)

14,5

-

-

-

0,570

-

-

-

T1 (3)

-

-

15,24

-

-

-

0,600

-

d

16,28

16,54

16,28

16,64

0,641

0,651

0,641

0,655

d1

-

15,16

-

15,27

-

0,597

-

0,601

r

0,897

0,0353

Патрон

Стандартные размеры

Ближайший эквивалент в дюймах

Размер

Мин.

Макс.

Мин.

Макс.

D

16,69

16,87

0,657

0,664

D1

15,32

15,49

0,603

0,610

r

0,897

0,0353


     * Размер используют при расчете цоколя, на готовых лампах его не проверяют.


     Примечание - Измененная редакция, дополнение T:1996.


7004-26-2




ЦОКОЛИ РЕЗЬБОВЫЕ Е27/51х39

ЦОКОЛИ РЕЗЬБОВЫЕ Е27/51х39

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам Е27 см. в листе 7005-21.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм*.

     Путь утечки по изоляции готовых ламп между деталями, находящимися под напряжением, и между этими деталями и изолированной юбкой должен быть не менее 3 мм.

     Если не указано иное, то размеры в таблице относятся и к цоколям не на лампах, и к цоколям готовых ламп.

     * Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-27-3




ЦОКОЛИ РЕЗЬБОВЫЕ Е27/51х39

С.2/2

Размер

Мин.

Макс.

A*

-

31,0

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

30,0

B

28,5

-

BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

25,0

-

C

3,5

-

K

3,0

-

F*

13,0

14,0

H (7)

9,5

11,5

S*

7,0

7,8

SГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи** (5)

7,0

8,5

T* (1)

22,0

-

TГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи** (2)

22,0

-

d

26,05 (6)

26,45 (4)

dГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

24,26 (4)

r (3)

1,025

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.

** Размер применяют только к готовым лампам.



     (1) T - расстояние от контактной пластинки до выхода резьбы.

     (2) T1 - расстояние от припаянной контактной пластинки до выхода резьбы, минимальное значение проверяют калибром по листу 7006-27В.

     (3) Размер, получаемый из теоретического расчета профиля резьбы, предназначен для калибра и не проверяется на цоколе.

     (4) Проверяют калибром по листу 7006-27В.

     (5) Проверяют калибром по листу 7006-27С.

     (6) Проверяют калибром по листу 7006-28А.

     (7) Размер проверяют линейкой.

     Примечание - Измененная редакция, дополнение N:1991.


7004-27-3




ЦОКОЛИ РЕЗЬБОВЫЕ Е12

ЦОКОЛИ РЕЗЬБОВЫЕ Е12

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные для деталей патронов Е12 см. в листе 7005-28.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколь называют канделябровым резьбовым цоколем.

     Цоколи могут быть изготовлены с отбортованным краем, диаметр которого должен быть не более 12,32 мм (0,485 дюйма).

     * Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-28-2




ЦОКОЛИ РЕЗЬБОВЫЕ Е12

С.2/2

Стандартные размеры

Ближайший эквивалент в дюймах

Размер

Цоколи не на лампах*

Цоколи готовых ламп

Цоколи не на лампах*

Цоколи готовых ламп

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

C

1,60

-

1,60

-

0,063

-

0,063

-

H (1)

3,58

4,37

3,58

4,37

0,141

0,172

0,141

0,172

J

-

7,37

-

7,37

-

0,290

-

0,290

T (2)

10,66

-

-

-

0,420

-

-

-

T1 (3)

-

-

11,17

-

-

-

0,440

-

d

11,56

11,81

11,56

1,887

0,455

0,465

0,455

0,468

d1

-

10,54

-

10,617

-

0,415

-

0,418

r (4)

0,792

0,792

0,0312

0,0312

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.




     (1) Размер проверяют линейкой.

     (2) T - расстояние от контактной пластинки до выхода резьбы.

     (3) T1 - расстояние от припаянной контактной пластинки до выхода резьбы.

     (4) Размер, получаемый из теоретического расчета профиля резьбы, предназначен для калибров и на цоколе не проверяется.

     Проверка: Цоколи Е12 готовых ламп проверяют калибрами по листам 7006-32, 7006-27H, 7006-27J и 7006-28C.

     Примечание - Измененная редакция, изменение 22:1999.


7004-28-2




ЦОКОЛИ РЕЗЬБОВЫЕ ДВУХКОНТАКТНЫЕ E26d

ЦОКОЛИ РЕЗЬБОВЫЕ ДВУХКОНТАКТНЫЕ E26d

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам E26d см. в листе 7005-29.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколи могут быть с отбортованным краем, диаметр которого должен быть не более 27,56 мм (1,085 дюйма)*.


Стандартные размеры

Ближайший эквивалент в дюймах

Размер

Цоколи не на лампах*

Цоколи готовых ламп

Цоколи не на лампах*

Цоколи готовых ламп

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

A*

-

26,2

-

-

-

1,031

-

-

B*

23,29

24,31

-

-

0,917

0,957

-

-

C (6) (9)

0,23

2,67

-

-

0,009

0,105

-

-

C1 (6) (9)

-

-

0,79

3,17

-

-

0,031

0,125

H (4)

4,37

5,16

4,37

5,16

0,172

0,203

0,172

0,203

J (4)

8,38

10,41

8,38

10,41

0,330

0,410

0,330

0,410

L (4)

15,49

19,30

15,49

19,30

0,610

0,760

0,610

0,760

S (5) (9) (11)

5,08

7,75

-

-

0,200

0,305

-

-

S1 (5) (9) (11)

-

-

5,08

8,25

-

-

0,200

0,325

T (7) (9)

19,56

-

-

-

0,770

-

-

-

T1 (8) (9)

-

-

19,56

-

-

-

0,770

-

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-29-2




ЦОКОЛИ РЕЗЬБОВЫЕ ДВУХКОНТАКТНЫЕ E26d

С.2/2

(1) Резьба Е26 должна соответствовать листу 7004-21А.

     (2) Промежуточный контакт может быть кольцевым или некольцевым, коническим или плоским. Некольцевые контакты должны находиться между двумя воображаемыми окружностями диаметрами LГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и LГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи соответственно.

     (3) Эти контакты не должны иметь противоположную полярность.

     (4) Размер проверяют линейкой.

     (5) Размеры проверяют на базовом диаметре 23 мм (0,906 дюйма).

     (6) Предельные значения этих размеров применимы во всех точках между базовыми диаметрами 10,4 мм (0,410 дюйма) и 13,2 мм (0,520 дюйма).

     (7) T - расстояние от центральной контактной пластинки до выхода резьбы на цоколях не на лампах. В Северной Америке некоторые изготовители используют размер TГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=19,27 мм. В будущем предполагается TГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=19,56 мм.

     (8) T1 - расстояние от центральной контактной пластинки до выхода резьбы готовых ламп.

     (9) Размеры C, S и T применяют к цоколю не на лампе; размеры C1, S1 и T1 применяют к готовой лампе.

     (10) Информацию по путям утечки см. в IEC 60061-4, лист 7007-6.

     (11) Соответствие данному размеру не требуется в Северной Америке и Японии.

     Примечание - Измененная редакция, изменение 26:2001.


7004-29-2




ЦОКОЛИ РЕЗЬБОВЫЕ ФОКУСИРУЮЩИЕ ЕР10

ЦОКОЛИ РЕЗЬБОВЫЕ ФОКУСИРУЮЩИЕ ЕР10

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону ЕР10 см. в листе 7005-30.

     Размеры для обозначения цоколя. Показан цоколь ЕР10/14x11.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм*. Путь утечки по изоляции готовых ламп должен быть не менее 2 мм.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-30-2




ЦОКОЛИ РЕЗЬБОВЫЕ ФОКУСИРУЮЩИЕ ЕР10

С.2/2

Размер

Цоколи не на лампах*

Цоколи готовых ламп**

Мин.

Макс.

Мин.

Макс.

A

10,9

11,1

-

-

B

10,2

10,9

-

-

BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

-

10,3

11,8

C

Ном. 2,5

-

-

H

3,5

4,0

-

-

P

3,4

3,5

-

-

T

-

1,0

-

-

d

9,36

9,53

9,36 (3)

9,53

dГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

8,51

-

8,51

r (2)

0,531

0,531

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.

     ** Значения проверяют калибром по листу 7006-37, если не указано иное.



(1) T - расстояние от выхода резьбы до базовой окружности 10,15 мм.

     (2) Размер, получаемый из теоретического расчета профиля резьбы, предназначен для калибра и на цоколе не проверяется.

     (3) Проверяют соответствующим калибром по листу 7006-28.

     Примечание - Измененная редакция, дополнение N:1991.


7004-30-2




ЦОКОЛИ ФОКУСИРУЮЩИЕ P20d, PX20d, PY20d и PZ20d

ЦОКОЛИ ФОКУСИРУЮЩИЕ P20d, PX20d, PY20d и PZ20d

С.1/3

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам P20d, PX20d, PY20d и PZ20d см. в листе 7005-31.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

7004-31-2




ЦОКОЛИ ФОКУСИРУЮЩИЕ P20d, PX20d, PY20d и PZ20d

С.2/3

Размер

Мин.

Макс.

GA

5,5

15,0

GB

1,5

2,1

GC

-

18,0

GD

1,7

2,3

GE (6)

27,3

28,3

GF

3,9

4,5

GG

8,5

9,1

GH (3)

10,7

11,3

Gl

1,1

1,7

GK

1,0

2,0

GO (6)

7,6

8,8

GR (4)

19,95

20,05

GS

3,2

3,8

GU

1,7

2,3

GX

9,3

9,9

HH (4) (8)

29,7

30,3

HI (4)

35,7

36,3

HL

3,7

4,3

HM

-

9,4

HN (1)

1,9

2,1

HZ (7)

-

24,0

KA (3)

9,45

10,05

KB

7,7

8,3

KD

1,1

1,7

KE

8,4

9,0

KG

12,0

12,6

KJ

18,4

19,0

KL

22,0

22,6

KM

1,2

1,8

KS

-

1,0

KZ

19,7

20,3

XX

(7) (8)

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (2)

Около 120°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Около 30°

r1

0,3

1,3

r2

0,1

0,7

r3

0,1

0,7

r4

1/2 Gl

(1) Фиксатор произвольной конструкции. Фиксатор необходим для прямого варианта цоколя.

     (2) Базовая плоскость определена тремя опорными выступами или сплошной поверхностью. В последнем случае поверхность должна быть плоской в пределах 0,05 мм. Форма опорных выступов произвольная.

     (3) Размер используют при расчете цоколя, на готовых лампах его не проверяют. Измеряют на расстоянии KA от края. Соединительные штекеры должны быть перпендикулярны ко дну полости и параллельны в пределах 1°30'.

     (4) Диаметры должны быть концентрическими в пределах 0,2 мм.

     (5) При вставлении лампы в цилиндрическое отверстие 20,12-20,32 мм уплотнение должно выдерживать перепад давления 70 кПа.

     (6) Не применяют к прямому варианту цоколя.

     (7) Применяют только к прямому варианту цоколя.

     (8) Допуск эксцентричности осевой центральной линии XX относительно осевой центральной линии НН в пределах 1,27 мм.


7004-31-2




ЦОКОЛИ ФОКУСИРУЮЩИЕ P20d, PX20d, PY20d и PZ20d

С.3/3

Вид со стороны колбы

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

P20d

PX20d

PY20d

PZ20d

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

A

9,7

10,3

6,7

7,3

11,1

11,7

11,1

11,7

B

3*

3*

4,5*

4,5*

C

2*

-

2*

2*

D

7,7

8,3

11,7

12,3

7,7

8,3

7,7

8,3

E

-

-

5*

5*

F

-

-

9,7

10,3

9,7

10,3

a**

-

-

17°

19°

17°

19°

b**

120°

120°

95°

115°

p**

-

-

115°

85°

t**

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.

     ** Обозначение соответствует оригиналу. - Примечание изготовителя базы данных.


Примечание - Измененная редакция, изменение 23:1999.


7004-31-2




ЦОКОЛИ ФОКУСИРУЮЩИЕ P22d и PX22d

ЦОКОЛИ ФОКУСИРУЮЩИЕ P22d и PX22d

С.1/3

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам P22d и PX22d см. в листе 7005-32.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Показан только цоколь P22d. Другие размеры и обозначения см. на с.3/3.

7004-32-2




ЦОКОЛИ ФОКУСИРУЮЩИЕ P22d и PX22d

С.2/3

Размер

Мин.

Макс.

AA

5,5

15,0

AB

1,5

2,1

AC

-

18,0

AD

1,7

2,3

AE (6)

27,3

28,3

AF

3,9

4,5

AG

8,5

9,1

AH (3)

10,7

11,3

AI

1,1

1,7

AK

1,0

2,0

AO (6)

7,6

8,8

AR (4)

21,95

22,05

AU

1,7

2,3

AX

9,3

9,9

BH (4) (8)

29,7

30,3

BL

3,7

4,3

BM

-

10,4

BN (1)

1,9

2,1

BZ (7)

-

24,0

EA (3)

9,45

10,05

EB

7,7

8,3

ED

1,7

2,3

EE

8,4

9,0

EG

12,0

12,6

EJ

18,4

19,0

EL

22,0

22,6

EM

1,2

1,8

ES

-

1,0

EZ

19,7

20,3

XX

(7) (8)

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (2)

Около 120°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Около 30°

r1

0,3

1,3

r2

0,1

0,7

r3

0,1

0,7

r4

1/2 AI

(1) Фиксатор произвольной конструкции. Фиксатор необходим для прямого варианта цоколя.

     (2) Базовая плоскость определяется тремя опорными выступами или сплошной поверхностью. В последнем случае допуск плоскостности поверхности должен быть 0,05 мм. Форма опорных выступов произвольная.

     (3) Размер используют при расчете цоколя, на готовых лампах его не проверяют. Измеряют на расстоянии ЕА от края. Соединительные штекеры должны быть перпендикулярны ко дну полости с допуском параллельности 1°30'.

     (4) Допуск концентричности диаметра должен быть 0,2 мм.

     (5) При вставлении лампы в цилиндрическое отверстие диаметром (22,12-22,32) мм уплотнение должно выдерживать перепад давления 70 кПа.

     (6) Не применяют к прямому варианту цоколя.

     (7) Применяют только к прямому варианту цоколя.

     (8) Допуск эксцентричности осевой центральной линии XX относительно осевой центральной линии ВН должен быть 1,27 мм.


7004-32-2




ЦОКОЛИ ФОКУСИРУЮЩИЕ P22d и PX22d

С.3/3

Вид со стороны колбы

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

P22d

PX22d

Мин.

Макс.

Мин.

Макс.

A

9,7

10,3

6,7

7,3

B

3*

3*

BA

-

41,7

42,3

BI

35,7

36,3

35,7

36,3

C

2*

-

D

7,7

8,3

11,7

12,3

b**

120°

120°

t**

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.

     ** Обозначение соответствует оригиналу. - Примечание изготовителя базы данных.


Примечание - Измененная редакция, изменение 23:1999.


7004-32-2




ЦОКОЛИ 2G13

ЦОКОЛИ 2G13

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам 2G13 см. в листе 7005-33.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

2G13-41

G13-56(3)

G13-92(3)

G13-152

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

A

41

56

92

152

B

2,5

-

2,5

-

2,5

-

2,5

-

C (5)

-

25,78

-

25,78

-

36,52

-

25,78 (Т25)

36,52 (Т38)

C1

-

27,9

-

27,0

-

38,5

-

27,9 (Т25)

38,5 (Т38)

J (6)

-

13,0

-

4,0

-

5,5 (7)

-

3,4 (Т25)

13,0 (Т38)

K

-

-

8,0

11,5

8,0

13,0

-

-

L

-

-

10,0

-

29,0

-

-

-

N (5)

2,0

-

2,0

-

2,5

-

2,5

-

r

-

3,5

-

3,5

-

3,5

-

25,6 (Т25)

3,5 (Т38)

S (6)

-

13,0

-

3,0

-

4,0 (7)

-

3,4 (Т25)

13,0 (Т38)

T

-

-

-

2,0

-

2,0

-

-

7004-33-4




ЦОКОЛИ 2G13

С.2/2

(1) Остальные размеры как для двухштырькового цоколя, см. лист 7004-51.

     (2) Размер L - минимальная длина на поверхности перемычки, которая для цоколей 2G13-56 и 2G13-92 должна быть гладкой.

     (3) K, L, S и Т - размеры перемычек цоколей 2G13-56 и 2G13-92. В некоторых патронах эту перемычку используют для удерживания цоколей в конкретном положении относительно поверхности патрона.

     (4) Перемычку не используют для удержания или поддержки лампы в патроне или светильнике. Перемычка предназначена для сохранения правильного расположения трубок лампы.

     (5) В пределах размера N должен быть соблюден размер С.

     (6) Форма сечения перемычки произвольная.

     (7) В Северной Америке размеры JГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и SГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи равны 13,0 мм.

     (8) Базовая плоскость.

     Проверка: Цоколи готовых ламп проверяют калибром по листу 7006-33. Если не менее одного штырька из каждой пары штырьков контактирует с поверхностью Z калибра, то не менее одной из двух секций G13 должно контактировать с поверхностью X калибра.

     Примечание - Измененная редакция, изменение 35:2004.


7004-33-4




ЦОКОЛИ ФОКУСИРУЮЩИЕ PX43t УЗЕЛ КОЛЬЦА И ЦОКОЛЯ ГОТОВЫХ ЛАМП

ЦОКОЛИ ФОКУСИРУЮЩИЕ PX43t УЗЕЛ КОЛЬЦА И ЦОКОЛЯ ГОТОВЫХ ЛАМП

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам PX43t см. в листе 7005-34.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (6)

25,0

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (8)

Ном. 22*

J

1,9

2,1

K (8)

2,0

L (2)

37,5

38,0

M (3)

42,8

43,0

N

51,6

52,0

P (2) (5)

15,3

15,5

Q (2) (5)

8,5

-

R

1,8

2,2

S

0,45

-

T

5,0

6,0

U

(7)

VГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

8,0

-

VГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

10,0

W

1,8

2,2

X

1,1

1,3

Y

25,0

32,0

Z

9,9

10,0

ZГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

5,8

6,2

r

(7)

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

44°

46°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-34-2




ЦОКОЛИ ФОКУСИРУЮЩИЕ PX43t УЗЕЛ КОЛЬЦА И ЦОКОЛЯ ГОТОВЫХ ЛАМП

С.2/2

1) Форма этой части кольца произвольная и может быть плоской или вогнутой. Однако форма должна быть такой, чтобы она не создавала побочного света от тела накала ближнего света, когда лампа находится в нормальном рабочем положении.

     (2) Размер измеряют на базовой плоскости.

     (3) Размер M - диаметр, по которому центрируют лампу.

     (4) Относительные положения контактов и базового выступа не должны отклоняться от указанного более чем на ±20°.

     (5) В пределах размера Q соблюдают минимальные и максимальные значения размера P. Вне размера Q должен быть соблюден размер PГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     (6) Средства крепления кольца к фаре не должны находиться в цилиндрической зоне, показанной на этой стороне кольца и расположенной по всей длине корпуса.

     (7) Радиус r должен быть равен или менее размера U.

     (8) Размер АГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи должен быть соблюден вне размера K в направлении соединителя G16t.

     Примечание - Измененная редакция, дополнение N:1991.


7004-34-2




ЦОКОЛИ ФОКУСИРУЮЩИЕ PX13.5s

ЦОКОЛИ ФОКУСИРУЮЩИЕ PX13.5s

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам PX13.5s см. в листе 7005-35.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Комплект РХ13.5s имеет повышенные, по сравнению с Р13.5s по листу 7004-40, фокусирующие свойства. Для полной реализации этих свойств необходимо цоколь PX13.5s использовать с патроном PX13.5s (см. лист 7005-35).

7004-35-2




ЦОКОЛИ ФОКУСИРУЮЩИЕ PX13.5s

С.2/2

Размер

Стандартные размеры

Ближайший эквивалент в дюймах

Мин.

Макс.

Мин.

Макс.

A* (1)

9,09

9,25

0,358

0,364

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (2)

11,2

0,441

C

1,3*

-

0,051*

-

H*

3,5

4,0

0,138

0,157

L

13,39 (4)

13,54

0,527 (4)

0,533

M*

13,9

14,4

0,547

0,567

MГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

13,9

15,4

0,547

0,606

P

0,08

0,38*

0,003

0,015*

Q* (1)

2,0

0,079

R* (1)

1,2

0,441

S (3)

Около 4,4

Около 0,173

U*

0,10

0,30

0,004

0,012

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (3)

Ном. 90°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

175°

185°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

55°

65°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


(1) Размеры Q и R являются справочными. Форма перехода цилиндрической части к фланцу произвольная, при этом контур цоколя не должен выходить за пределы линии, соединяющей две окружности, образованные: первая - фактическим размером A на расстоянии Q от базовой плоскости, и вторая - размером R на фланце цоколя. Размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи должен быть соблюден до размера Q.

     (2) Цилиндр диаметром AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи разграничивает два пространства, одно из которых может быть занято частью цоколя (например боковой припой), а другое - неподвижными деталями* патрона.

     (3) Наименьший контур установочного паза проверяют калибром по листу 7006-35. Наибольший контур установочного паза проверяют калибром по листу 7006-35В.

     (4) Значение LГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи не применяют в местах расположения трех опорных выступов и пазов.

     * Три опорных выступа цоколя должны контактировать с базовой плоскостью патрона.


     Примечание - Измененная редакция, дополнение М:1989.


7004-35-2




ЦОКОЛИ ФОКУСИРУЮЩИЕ P26s ГОТОВЫХ ЛАМП

ЦОКОЛИ ФОКУСИРУЮЩИЕ P26s ГОТОВЫХ ЛАМП

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам P26s см. в листе 7005-36.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

(1) Базовая плоскость определяется тремя опорными выступами. Каждый выступ должен быть плоским и гладким минимальной шириной 2 мм на участке между диаметрами 25,9 и 30 мм. Вне диаметра 30 мм высота выступа не должна превышать высоты между диаметрами 25,9 и 30 мм.

     (2) Минимальные и максимальные значения размера B (базовый диаметр) должны быть соблюдены на расстоянии не менее 2 мм от базовой плоскости.

     Вне этого расстояния соблюдают только размер BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.


Размер

Мин.

Макс.

A

30,5

31,5

B (2)

25,9

26,0

C

2,0

9,0

D

-

15,5

E

0,5

1,6

F (2)

-

4,7

G

10,0

14,0

а*

115°

125°

________________
     * Обозначение соответствует оригиналу. - Примечание изготовителя базы данных.


Примечание - Измененная редакция, лист введен дополнением J:1980.


7004-36-1




ЦОКОЛИ ФОКУСИРУЮЩИЕ PKX22s УЗЕЛ КОЛЬЦА И ЦОКОЛЯ ГОТОВЫХ ЛАМП

ЦОКОЛИ ФОКУСИРУЮЩИЕ PKX22s УЗЕЛ КОЛЬЦА И ЦОКОЛЯ ГОТОВЫХ ЛАМП

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

* Плечики факультативны.


Размер

Мин.

Макс.

(1) Должна быть возможность сгибания кабеля внутри цилиндра диаметром 22,2 мм, соосного с кольцом.



A

22,15

22,25

(2) Изоляционная гильза должна быть надежно закреплена, перекрывать изоляцию цоколя и покрывать все металлические детали до плечиков штекера.


E (3)

11,0

(3) Пространство для детали цоколя под кольцом, кроме кабельного вывода, ограничено прямоугольником x', у', v', w'.


L (3)

16,0

(4) Размер не проверяют.

M

-

10,0

N

-

1,1

P

275

285

RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

0,4

RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

0,5

T

5,0

5,1

U

9,55

9,65

V (4)

1,75

2,75

W

2,0

3,0

Примечание - Измененная редакция, дополнение N:1991.


7004-37-2




ЦОКОЛИ ФОКУСИРУЮЩИЕ P18s УЗЕЛ КОЛЬЦА И ЦОКОЛЯ ГОТОВЫХ ЛАМП

ЦОКОЛИ ФОКУСИРУЮЩИЕ P18s УЗЕЛ КОЛЬЦА И ЦОКОЛЯ ГОТОВЫХ ЛАМП

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

* Остальные размеры соединительного штекера см. в ISO 8092-1 (6,3x0,8 2Н). Плечики факультативны.


7004-38-3




ЦОКОЛИ ФОКУСИРУЮЩИЕ P18s УЗЕЛ КОЛЬЦА И ЦОКОЛЯ ГОТОВЫХ ЛАМП

С.2/2

Размер

Мин.

Макс.

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

10,3

10,6

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

10,0

12,0

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

13,0 (1)

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

10,0

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

4,3

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

6,5

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

12,3

12,7

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (2)

5,2

5,8

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (5) (6)

-

3,95

BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

3,75

4,25

BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

5,7

G*

9,0

-

J

-

3,0

K**

0,5

-

MГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (3)

17,9

18,1

MГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (3)

8,9

9,1

MГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (3)

1,6

1,8

NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

24,7

25,3

NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

17,7

18,3

SГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

2,45

2,55

SГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

2,45

2,55

SГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

0,75

1,0

SГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

4,0

4,5

UГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

0,8

1,0

UГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

1,8

2,2

VГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (6)

2,5

-

Y

-

22,0

ZГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (4)

8,9

9,1

ZГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (4)

17,7

18,3

ZГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (4)

12,3

12,7

ZГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (4)

6,05

6,45

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

0,6

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

1,1

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Ном. 30°

* Остальные размеры соединительного штекера см. в ISO 8092-1 (6,3x0,8 2Н).

     ** Размер используют при расчете цоколя, на готовых лампах его не проверяют.


(1) Для достижения этого значения пластинка цоколя может быть отогнута назад.

     (2) Размер относится к расстоянию между кромкой цоколя и базовой осью.

     (3) Размеры относятся к положению отверстий.

     (4) Размеры относятся к положению выступов.

     (5) Размер относится к расстоянию между кромкой цоколя и осью, проходящей через базовое отверстие.

     (6) В пределах размера VГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи должен быть соблюден размер АГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     (7) Эту деталь цоколя используют также для цоколя P14.5s (см. лист 7004-46), но могут потребоваться изменения, например для размера AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     Поскольку некоторые размеры даны только для лампы и патрона, рекомендуется проверять размеры AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, SГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, SГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, SГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и Y.

     При сомнении остальные размеры могут быть проверены только на одном образце.

     Примечание - Измененная редакция, дополнение N:1991.


7004-38-3




ЦОКОЛИ ФОКУСИРУЮЩИЕ P43t

ЦОКОЛИ ФОКУСИРУЮЩИЕ P43t

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону P43t см. в листе 7005-39.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

7004-39-6




ЦОКОЛИ ФОКУСИРУЮЩИЕ P43t

С.2/2

Размер

Мин.

Макс.

A1 (8)

25,0

A2 (10)

Ном. 22*

J

1,9

2,1

K (10)

2,0

L (2) (4)

37,8

38,0

M (3)

42,9

43,0

N

51,6

52,0

P (2) (7)

15,3

15,5

Q (2) (7)

8,5

-

R

1,3

1,7

S

0,45

-

T

5,0

6,0

U

(9)

V (2) (5)

6,3

6,5

W

1,8

2,2

X

1,1

1,3

Y

25,0

32,0

Z

7,9

8,0

Z1

5,8

6,2

r

(9)

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

44°

46°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.



(1) Форма этой части кольца произвольная и может быть плоской или вогнутой. Однако форма должна быть такой, чтобы она не создавала побочного света от тела накала ближнего света, когда лампа находится в нормальном рабочем положении.

     (2) Размер измеряют на базовой плоскости.

     (3) Размер M - это диаметр, по которому центрируют лампу.

     Размер M проверяют калибрами по листам 7006-39 и 7006-39А.

     (4) Допуск эксцентричности цилиндра L относительно окружности диаметром M составляет 0,05 мм.

     (5) Наибольшее допустимое смещение центра фиксатора от линии, проходящей через центр базового выступа и окружности радиусом M, составляет 0,05 мм.

     Стороны фиксатора не должны быть отогнуты назад.

     (6) Положения контактов и базового выступа не должны отклоняться более чем на ±20° от указанного.

     (7) В пределах размера Q должны быть соблюдены минимальные и максимальные значения размера Р. Вне размера Q должен быть соблюден размер РГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     (8) Средства крепления кольца к фаре не должны находиться в цилиндрической зоне, расположенной по всей длине корпуса, показанной на этой стороне кольца.

     (9) Радиус r должен быть равен или менее размера U.

     (10) Размер А2 должен быть соблюден вне размера K в направлении соединителя G16t.

     Примечание - Измененная редакция, изменение 22:1999.


7004-39-6




ЦОКОЛИ ФОКУСИРУЮЩИЕ P13.5s

ЦОКОЛИ ФОКУСИРУЮЩИЕ P13.5s

С.1/2

Размеры* предназначены только для показа размеров, необходимых для взаимозаменяемости.
_______________
     * Текст документа соответствует оригиналу. - Примечание изготовителя базы данных.


     Масштаб 2:1


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

7004-40-2




ЦОКОЛИ ФОКУСИРУЮЩИЕ P13.5s

Размер

Стандартные размеры

Ближайший эквивалент в дюймах

Мин.

Макс.

Мин.

Макс.

A* (1)

9,09

9,25

0,358

0,364

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (2)

11,2

0,441

G

1,3*

-

0,051*

-

H*

3,5

4,0

0,138

0,157

L

13,34 (3)

13,54

0,525 (3)

0,533

M*

13,9

14,4

0,547

0,567

MГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

13,9

15,4

0,547

0,606

P

0,08

0,38*

0,003

0,015*

Q* (1)

2,0

0,079

R* (1)

11,2

0,441

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Около 90°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Около 120°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


(1) Размеры Q и R являются справочными. Форма перехода цилиндрической части к фланцу произвольная, при этом контур цоколя не должен выходить за пределы линии, соединяющей две окружности, образованные: первая - фактическим размером A на расстоянии Q от базовой плоскости, и вторая - размером R на фланце цоколя. Размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи должен быть соблюден до размера Q.

     (2) Цилиндр диаметром AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи разграничивает два пространства, одно из которых может быть занято деталями цоколя (например, боковым припоем), а другое - неподвижными* деталями патрона.

     (3) Значение LГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи не применяют в площадях трех опорных выступов и пазов.

     * Три опорных выступа цоколя должны контактировать с базовой плоскостью патрона.

     Примечание - Измененная редакция, дополнение М:1989.


7004-40-2




ЦОКОЛИ ФОКУСИРУЮЩИЕ P28s

ЦОКОЛИ ФОКУСИРУЮЩИЕ P28s

С.1/3

Размеры предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону P28s см. в листе 7005-42.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Путь утечки по изоляции готовых ламп должен быть не менее 3 мм.

     * Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-42-7




ЦОКОЛИ ФОКУСИРУЮЩИЕ P28s

С.2/3



Таблица 1

Стандартные размеры

Ближайший эквивалент в дюймах

Размер

Цоколи не на лампах*

Цоколи готовых ламп

Цоколи не на лампах*

Цоколи готовых ламп

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

A

-

27,55

-

27,65

-

1,085

-

1,089

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (1)

-

27,55

-

27,65

-

1,085

-

1,089

B

23,8

24,5

-

-

0,937

0,965

-

-

BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (2)

24,21

25,35

24,21

25,35

0,953

0,998

0,953

0,998

C

33,4

33,8

33,4

33,86

1,315

1,331

1,315

1,333

D

-

28,35

-

28,35

-

1,116

-

1,116

G

0,86

1,27

0,86

1,27

0,034

0,050

0,034

0,050

J

-

22,5

-

22,5

-

0,886

-

0,886

K

Около 11

-

-

Около 0,438

-

-

KГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

3,0

-

-

-

0,118

-

-

-

M

-

-

3,0

-

-

-

0,118

-

P

1,3

-

-

-

0,051

-

-

-

R

-

0,25

-

0,25

-

0,010

-

0,010

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

57°

60°

57°

60°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

77°

80°

77°

80°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют, если не указано иное.

Примечание - В таблице 1 приведены стандартные значения, которые обеспечивают установку цоколей в существующие патроны.


7004-42-7




ЦОКОЛИ ФОКУСИРУЮЩИЕ P28s

С.3/3



Таблица 2

Стандартные размеры

Ближайший эквивалент в дюймах

Размер

Цоколи не на лампах*

Цоколи готовых ламп

Цоколи не на лампах*

Цоколи готовых ламп

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

A

-

27,56

-

27,69

-

1,085

-

1,090

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (1)

-

27,56

-

27,70

-

1,085

-

1,091

B

24,0

25,02

-

-

0,945

0,985

-

-

BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (2)

-

-

24,21

26,04

-

-

0,953

1,025

C

33,35

33,86

33,35

33,93

1,313

1,333

1,313

1,336

D

-

28,35

-

28,35

-

1,116

-

1,116

G

0,76

1,52

0,76

1,52

0,030

0,060

0,030

0,060

J

-

22,5

-

22,5

-

0,886

-

0,886

K

Около 11

-

-

Около 0,438

-

-

KГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

3,0

-

-

-

0,118

-

-

-

M

-

-

3,0

-

-

-

0,118

-

P

1,3

-

-

-

0,051

-

-

-

R

-

0,25

-

0,25

-

0,010

-

0,010

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

59°

61°

59°

61°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

79°

81°

79°

81°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют, если не указано иное.


Примечание - В таблице 2 приведены предельные значения для проектирования патронов, применяемых в Северной Америке. Калибр для патрона по листу 7006-42А изготавливают по размерам, указанным в таблице 2.


     (1) Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм.

     (2) Размер BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи для цоколей не на лампах относится только к цоколям с контактными пластинками.

     Примечание - Измененная редакция, дополнение М:1989.


7004-42-7




ЦОКОЛИ ФОКУСИРУЮЩИЕ P40s

ЦОКОЛИ ФОКУСИРУЮЩИЕ P40s

С.1/2

Размеры предназначены только для показа проверяемых размеров.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Путь утечки по изоляции готовых ламп должен быть не менее 3 мм.

     * Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-43-5




ЦОКОЛИ ФОКУСИРУЮЩИЕ P40s

С.2/2

Стандартные размеры

Ближайший эквивалент в дюймах

Размер

Цоколи не на лампах*

Цоколи готовых ламп

Цоколи не на лампах*

Цоколи готовых ламп

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

A (1)

39,19 (2)

39,50

39,19 (2)

39,60 (4)

1,543 (2)

1,555

1,543 (2)

1,559

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (3)

-

39,50

-

39,60

-

1,555

-

1,559

B

40,90

42,20

-

-

1,610

1,661

-

-

BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

-

40,90 (4)

43,21 (4)

-

-

1,610

1,701

C

50,40

51,00

50,40

51,10 (4)

1,984

2,008

1,984

2,012

D

-

40,39

-

40,39 (4)

-

1,590

-

1,590

G

1,52

1,93

1,52

1,93

0,060

0,076

0,060

0,076

J

-

35,50

-

35,50

-

1,398

-

1,398

K

14,0

23,0

-

-

0,551

0,906

-

-

M

-

-

3,0

-

-

-

0,118

-

N (1)

12,70

-

12,70

-

0,500

-

0,500

-

R

-

0,25

-

0,25

-

0,010

-

0,010

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

67°30'

70°

67°30' (4)

70° (4)

* Размер используют при расчете цоколя, на готовых лампах его не проверяют, если не указано иное.


(1) В пределах размера N соблюдают минимальные и максимальные значения размера А. Ниже этой длины должен быть соблюден только размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     (2) Это значение будет пересмотрено после накопления опыта применения лепестков в качестве единственной базы отсчета параметров.

     (3) Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм.

     (4) Проверяют калибром по листу 7006-43.

     Примечание - Измененная редакция, дополнение E:1972.


7004-43-5




ЦОКОЛИ ФОКУСИРУЮЩИЕ P30s-10.3 СБОРКА НА ГОТОВЫХ ЛАМПАХ

ЦОКОЛИ ФОКУСИРУЮЩИЕ P30s-10.3 СБОРКА НА ГОТОВЫХ ЛАМПАХ

Размеры предназначены только для показа проверяемых размеров.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размеры паза

Размер

Мин.

Макс.

Угол

Диаметр

A (2)

30,05

30,10

10°

2,29

B

22,73

22,81

13°

2,59

C (3)

3,07

3,17

16°

2,90

D

0,15*

0,30*

19°

3,20

E

2,18

2,39

22°

3,51

F

-

15,25*

25°

3,81

G (1)

9,00

11,60

28°

4,11

H

Около 0,8*

31°

4,42

r

Около 2,4*

34°

4,72

Около 100°

37°

5,05

Около 87°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


(1) Размер проверяют линейкой.

     (2) Размер проверяют калибром по листу 7006-56.

     (3) Размер проверяют калибром по листу 7006-56А.

     Примечание - Измененная редакция, дополнение E:1972.


7004-44-3




ЦОКОЛИ G17q-7, GX17q-7 и GY17q-7 ГОТОВЫХ ПРОЖЕКТОРНЫХ ЛАМП

ЦОКОЛИ G17q-7, GX17q-7 и GY17q-7 ГОТОВЫХ ПРОЖЕКТОРНЫХ ЛАМП

С.1/3

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам G17q-7, GX17q-7 и GY17q-7 см. в листе 7005-45.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи


1, 2, 3 и 4 - штырьки

Альтернативные формы

Неуказанные размеры см. на рисунках выше.

7004-45-3




ЦОКОЛИ G17q-7, GX17q-7 и GY17q-7 ГОТОВЫХ ПРОЖЕКТОРНЫХ ЛАМП

Размер

Стандартные размеры

Ближайший эквивалент в дюймах

Мин.

Макс.

Мин.

Макс.

A (2)

6,56

6,75

0,258

0,266

B (2)

17,45

0,687

D (2)

7,64

7,90

0,301

0,311

E (2)

2,1*

2,2

0,083*

0,087

F (2)

1,24

1,30

0,049

0,051

G (2)

6,0

7,5

0,235

0,295

H (3)

29,84

30,18

1,175

1,188

J

10,03

10,29

0,395

0,405

K

0,71

-

0,028

-

L (2)

13,3

13,8

0,525

0,545

M

12,5

13,0

0,490

0,510

NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

29,5

30,0

1,160

1,180

NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи*

29,5

29,8

1,160

1,175

P

0,5

0,75

0,020

0,030

QГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Около 5,0

Около 0,200

QГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

2,5

-

0,100

-

RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

8,25

8,75

0,235

0,345

RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи*

9,0

9,3

0,355

0,365

S

Около 3

Около 0,18

T

0,06

0,19

0,0025

0,0075

U*

Около 5,0

Около 0,200

V*

0,9

1,1

0,037

0,043

W*

Около 2,0

Около 0,080

Y

Около 1,6

Около 0,063

Z

10,0

-

0,395

-

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (1) (2)

22°30'

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

120°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


(1) Угол между фиксатором и штырьками. Угол расположения выступов на корпусе произвольный.

     (2) Размеры цоколей G17q-7 и GY17q-7 проверяют калибром по листу 7006-58А, а цоколь GX17q-7 - калибром по листу 7006-58В.

     (3) Номинальный расчетный диаметр Н должен быть 29,97 мм (1,180 дюйма). НГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи проверяют калибром-скобой, HГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи - кольцевым калибром.


7004-45-3




ЦОКОЛИ G17q-7, GX17q-7 и GY17q-7 ГОТОВЫХ ПРОЖЕКТОРНЫХ ЛАМП

С.3/3

Для цоколя GX17q-7 тело накала центрируют по штырькам 1 и 3. Штырьки 1 и 4 - контактирующие. У некоторых типов ламп тело накала центрируют по штырькам 2 и 4, контактирующие штырьки - 1 и 2.

     Для цоколя GY17q тело накала центрируют по штырькам 1 и 3, а контактирование - по четырем штырькам. Штырьки 1 и 2, а также 3 и 4 соединены между собой. Соответствующие контакты патрона также соединены между собой.

     Для цоколя G17q-7 штырек 2 не обязателен. В некоторых странах этот вариант цоколя обозначают G17t-7.

     Изоляция между деталями, находящимися под напряжением, и металлическим корпусом должна выдерживать в течение 1 мин среднеквадратичное напряжение 2000 В, приложенное между всеми штырьками вместе и корпусом, после испытания на влагостойкость в соответствии с IEC 60238.

     Примечание - Измененная редакция, дополнение L:1987.


7004-45-3




ЦОКОЛИ ФОКУСИРУЮЩИЕ P14.5s УЗЕЛ КОЛЬЦА И ЦОКОЛЯ ГОТОВЫХ ЛАМП

ЦОКОЛИ ФОКУСИРУЮЩИЕ P14.5s УЗЕЛ КОЛЬЦА И ЦОКОЛЯ ГОТОВЫХ ЛАМП

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам P14.5s см. в листе 7005-46.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

* Остальные размеры соединительного штекера см. в ISO 8092-1 (6,3x0,8 2Н). Плечики факультативны.


7004-46-2




ЦОКОЛИ ФОКУСИРУЮЩИЕ P14.5s УЗЕЛ КОЛЬЦА И ЦОКОЛЯ ГОТОВЫХ ЛАМП

С.2/2

Размер

Мин.

Макс.

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (2)

5,2

5,8

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (3)

-

12,0

BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (3)

3,75

4,25

BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (2)

-

6,0

G*

9,0

-

J

-

3,0

K**

0,5

-

L

5,0

-

MГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

14,3

14,5

MГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

7,4

7,6

MГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

2,9

3,1

N

23,0 (4)

25,0

R

8,5

9,5

S (2)

3,4

3,5

T

2,8

3,2

V

Ном. 1,6

Y

-

18,5

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

0,6

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

0,5S

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

40°

50°

* Остальные размеры соединительного штекера см. в ISO 8092-1 (6,3x0,8 2Н). Плечики факультативны.

     ** Размер используют при расчете цоколя, на готовых лампах его не проверяют.


(1) Базовая плоскость определяется точками на поверхности кольца, на которых, с учетом всех неблагоприятных допусков по листам 7004-46 и 7005-46, должны быть расположены выступы "е" патрона.

     Эти точки должны находиться на плоской поверхности кольца.

     (2) Эти размеры применимы над плоскостью, расположенной на расстоянии 0,7 мм от базовой плоскости.

     (3) Эти размеры применимы на длине 4 мм от изоляции.

     (4) Кольца могут быть изготовлены с отбортованным краем с учетом требования (1).

     Примечание - Измененная редакция, дополнение N:1991.


7004-46-2




ЦОКОЛИ ФОКУСИРУЮЩИЕ PK22s

ЦОКОЛИ ФОКУСИРУЮЩИЕ PK22s

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону PK22s см. в листе 7005-47.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

* Плечики факультативны.


7004-47-4




ЦОКОЛИ ФОКУСИРУЮЩИЕ PK22s

С.2/2

Размер

Мин.

Макс.

A

22,15

22,25

E (3) (5)

11,0

L (3) (5)

16,0

M

-

10,0

N

0,7

1,1

P

95

105

R

2,5

2,6

R1

-

0,4

R2

-

0,5

S

18,1

18,3

T

5,0

5,1

U

9,55

9,65

V (4)

1,75

2,75

W

2,0

3,0

a (5) (6)

8,0

b (5) (6)

7,0

k (6)

14,0

Требования к наибольшему контуру ламп см. IEC 60810, рисунок F4ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.
________________
     ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи Внесена редакционная правка для приведения в соответствие с IEC 60810:2013: слова "в листе 810-IEC-2330 IEC 810" заменены на: "по IEC 60810, рисунок F4".


     (1) Должна быть возможность сгибания кабеля внутри цилиндра диаметром 22,2 мм, соосного с кольцом.

     (2) Изоляционная трубка должна быть надежно закреплена, достаточно перекрывать изоляцию провода и покрывать все металлические детали до плечиков штекера.

     (3) Средства удержания патрона должны контактировать, за исключением кабеля, с кольцом фокусирующего цоколя со стороны выхода кабеля из прямоугольника v', w', х', у' размерами E и L.

     (4) Размер не проверяют.

     (5) Вне площади, образованной размерами a и b, допуск прямолинейности кольца на стороне базовой плоскости 0,25 мм.

     (6) Размеры a, b и k разграничивают два пространства, одно из которых может быть занято деталями лампы над базовой плоскостью, а второе - деталями патрона и/или отражателя.

     Примечание - Измененная редакция, дополнение R:1995.


7004-47-4




ЦОКОЛИ ФОКУСИРУЮЩИЕ PG22-6.35 УЗЕЛ КОЛЬЦА И ЦОКОЛЯ ГОТОВЫХ ЛАМП

ЦОКОЛИ ФОКУСИРУЮЩИЕ PG22-6.35 УЗЕЛ КОЛЬЦА И ЦОКОЛЯ ГОТОВЫХ ЛАМП

Рисунок предназначен только для показа проверяемых размеров.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

Угловое смещение между осевыми линиями базового паза и штырьков должно быть не более 15°

A

22,20

22,25

(1) Пространство, образованное цилиндром диаметром B на расстоянии 3,5 мм от базовой плоскости, предназначено для корпуса цоколя.

B (1)

17,0

-

(2) Диаметр и размещение штырьков, размеры FГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и GГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, проверяют калибром по листу 7006-48.

C

5,7

-

(3) Это значение применимо к цоколям готовых ламп; для цоколей не на лампах допускается максимальное значение 2,44 мм.

D (2)

6,35

E (2)

2,29

2,67 (3)

F (2)

6,1

-

G (2)

-

1,27

H

-

3,30

J

-

14,5

K

-

8,0

L

-

3,5

M

-

15,0

N

-

1,0

T

5,0

5,1

U

-

9,65

V

Ном. 20

a*

Ном. 120°

________________
     * Обозначание соответствует оригиналу. - Примечание изготовителя базы данных.

Примечание - Измененная редакция, лист введен дополнением E:1972.


7004-48-1




ЦОКОЛИ ФОКУСИРУЮЩИЕ P36

ЦОКОЛИ ФОКУСИРУЮЩИЕ P36

Рисунок предназначен только для показа проверяемых размеров.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Положение фокусирующего кольца готовой лампы


Размер

Мин.

Макс.

Для правильного размещения кольца необходимо, чтобы его лицевая сторона была обращена к основанию цоколя.


A

21,75*

22,10*

Сборка кольца на цоколе должна быть такой, чтобы паз совпадал с плоскостью двух контактов с отклонением ±15°.

C

1,5*

-

(1) Размеры проверяют линейкой.

G (1)

10,0

-

H (1)

Около 10

J (1)

4,0

-

K

10,0*

11,3*

M

20,5*

21,5*

P

22,10*

22,17*

R

35,85

36,0

S

Около 2,5*

T

0,74

0,84

U

Около 0,5*

V

2,5

2,75

W

34,0

34,5

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


Примечание - Измененная редакция, дополнение А:1970.


7004-49-3




ЦОКОЛИ G13

ЦОКОЛИ G13

С.1/2

Рисунок предназначен только для показа проверяемых размеров, необходимых для взаимозаменяемости. Данные по патрону G13 см. в листе 7005-50.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Рисунок 1

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Увеличенный вид поперечного сечения штырька с вмятиной или желобком в плоскости, параллельной лицевой поверхности цоколя в точке наибольшего диаметра вмятины, см. (5)


Рисунок 2

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи


Рисунок 3

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм.

7004-51-9




ЦОКОЛИ G13

С.2/2

Размер

Мин.

Макс.

A (4)

-

25,78 (1)

-

31,50 (2)

-

36,52 (3)

D (6) (7)

12,7

E (5)

2,29 (6)

2,67 (7) (8)

F

6,60 (6)

7,62 (7)

G (7)

-

-

H (7)

-

-

N (4)

8,71

-

(1) Для трубчатых люминесцентных ламп с номинальным диаметром трубки 26 мм*. Для светодиодных ламп со встроенными устройствами управления и номинальным диаметром трубки 26 мм допускается диаметр корпуса цоколя A 26,5 мм.

     (2) Для трубчатых люминесцентных ламп с номинальным диаметром трубки 32 мм*.

     (3) Для трубчатых люминесцентных ламп с номинальным диаметром трубки 38 мм*.

     (4) В пределах размера N должен быть соблюден размер А.

     (5) Допускаются вмятины или желобки на поверхности штырьков при условии, что они не попадают в зону 0,4 мм от конца штырька.

     a) Допускается одна зона вмятин на штырьке. Каждую зону центрируют по осевой линии штырька, перпендикулярной к плоскости, проходящей через оба штырька. Зона не должна превышать полный угол 100°. Вмятина может быть в любом месте зоны, но ее радиальная ширина не должна превышать 1,32 мм. Эти зоны показаны на обоих штырьках на рисунке 3. Они могут быть также на противоположной стороне осевой линии. Диаметр штырьков, измеренный в плоскости, проходящей через осевые линии штырьков, должен быть не менее 2,29 мм в любой плоскости, параллельной лицевой поверхности цоколя.

     b) Глубина вмятин должна быть не более половины диаметра штырька, см. рисунок 2.

     c) В углах вмятин не должно быть заусенцев, которые могут застревать в контактах патрона.

     d) Форма поперечного сечения вмятин не ограничена показанной на рисунке 2.

     (6) Проверяют калибром по листу 7006-44.

     (7) Проверяют калибром по листу 7006-45.

     (8) Для цоколей не на лампах EГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=2,44 мм. Проверяют калибром по листу 7006-44.

     (9) Кромка концов штырьков должна быть немного скошена или скруглена для облегчения осевого вхождения в патрон. Проверяют внешним осмотром.

     (10) Изоляция. Форма произвольная.

     Требования к системе: Масса изделия с цоколем G13, то есть лампа со всеми приспособлениями, предоставленная изготовителем, должна быть не более 500 г.

     Примечания

     1 Цоколь первоначально был предназначен для двухцокольных трубчатых люминесцентных ламп, работающих на напряжениях до 500 В включительно.

     2 Цоколь не предназначен для работы при сверхнизком напряжении.

     *См. IEC 60081.


     Примечание - Измененная редакция, изменение 45:2011.


7004-51-9




ЦОКОЛИ G5

ЦОКОЛИ G5

С.1/2

Рисунок предназначен только для показа проверяемых размеров, необходимых для взаимозаменяемости. Данные по патрону G5 см. в листе 7005-51.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи


Рисунок 1


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Увеличенный вид поперечного сечения штырька с вмятиной или желобком в плоскости, параллельной лицевой поверхности цоколя в точке наибольшего диаметра вмятины, см. (5)


Рисунок 2


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи


Рисунок 3

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм.

7004-52-7




ЦОКОЛИ G5

С.2/2

Размер

Мин.

Макс.

A

-

15,75

D (1) (2)

4,75

E (5)

2,29 (1)

2,67 (1) (7)

F

6,60 (1)

7,62 (2)

G (2)

-

-

H (2)

-

-

N (4)

8,71

-

(1) Проверяют калибром по листу 7006-46.

     (2) Проверяют калибром по листу 7006-46А.

     (3) Кромка концов штырьков должна быть немного скошена или скруглена для облегчения осевого вхождения в патрон. Проверяют внешним осмотром.

     (4) В пределах размера N должен быть соблюден размер А.

     (5) Допускаются вмятины или желобки на поверхности штырьков при условии, что они не попадают в зону 0,4 мм от конца штырька.

     a) Допускается одна зона вмятин на штырьке. Каждую зону центрируют по осевой линии штырька, перпендикулярной к плоскости, проходящей через оба штырька. Зона не должна превышать полный угол 100°. Вмятина может быть в любом месте зоны, но ее радиальная ширина не должна превышать 1,32 мм. Эти зоны показаны на обоих штырьках на рисунке 3. Они могут быть также на противоположной стороне осевой линии. Диаметр штырьков, измеренный в плоскости, проходящей через осевые линии штырьков, должен быть не менее 2,29 мм в любой плоскости, параллельной лицевой поверхности цоколя.

     b) Глубина вмятин должна быть не более половины диаметра штырька, см. рисунок 2.

     c) В углах вмятин не должно быть заусенцев, которые могут застревать в контактах патрона.

     d) Форма поперечного сечения вмятин не ограничена показанной на рисунке 2.

     (6) Изоляция.

     (7) Для цоколей не на лампах EГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=2,44 мм. Проверяют калибром по листу 7006-46.

     Требования к системе: Масса изделия с цоколем G5, то есть лампа со всеми приспособлениями, предоставленная изготовителем, должна быть не более 200 г.

     Примечания

     1 Цоколь первоначально был предназначен для двухцокольных трубчатых люминесцентных ламп, работающих на напряжениях до 500 В включительно.

     2 Цоколь не предназначен для работы при сверхнизких напряжениях.


     Примечание - Измененная редакция, изменение 45:2011.


7004-52-7




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ GX5

ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ GX5

С.1/1

Рисунок предназначен только для показа проверяемых размеров, необходимых для взаимозаменяемости. Данные по патрону GX5 см. в листе 7005-51А.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм.

     (1) Зона узкого контакта вне размера G.

     (2) Проверяют калибром по листу 7006-ххх.

     (3) Слегка скошены или скруглены.

     (4) В пределах размера N должен быть соблюден размер А.

     (5) В этой зоне не допускается гофрирование штырька. Допускаются вмятины или желобки на поверхности штырьков при условии, что они не попадают в зону 0,4 мм от конца штырька.


Размер

Мин.

Макс.

Допускается одна зона вмятин на штырьке. Каждую зону центрируют по осевой линии штырька, перпендикулярной к плоскости, проходящей через оба штырька. Зона не должна превышать полный угол 120°. Вмятина может быть в любом месте зоны.


A

-

15,75

В углах вмятин не должно быть заусенцев, которые могут застревать в контактах патрона.

B1

7,35

7,75

(6) Изоляция.

B2

1,5

(7) Кромки штырьков в зоне контакта не должны иметь заусенцев.

D (2)

4,75

E

-

1,6

F

6,60

7,62

G (2)

-

2,2

H (2)

-

3,3

N (4)

8,71

-

Примечание - Измененная редакция, лист введен изменением 41:2009.


7004-52А-1




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G20

ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G20

Рисунок предназначен только для показа проверяемых размеров.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размеры в миллиметрах, пересчитанные из дюймов (1)

Размер

Мин.

Макс.

Макс. с припоем

D

19,84

-

E (2)

3,10

3,25

3,53

F

15,62

16,13

16,13

Размеры в дюймах

Размер

Мин.

Макс.

Макс. с припоем

D

0,781

-

E (2)

0,122

0,128

0,139

F

0,615

0,635

0,635

(1) Эти размеры не переводят в дюймы.

     (2) Если штырьки имеют утолщения, как указано, то их проверяют калибром по листу (в стадии рассмотрения).

     Примечание - Измененная редакция, дополнение A:1970.


7004-53-2




ЦОКОЛИ G10q

ЦОКОЛИ G10q

С.1/2

Рисунок предназначен только для показа проверяемых размеров, необходимых для взаимозаменяемости. Данные по патрону G10q см. в листе 7005-56.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

E (9)

2,29

(11)

F (9)

6,35

7,62

G (9)

-

1,27

H

-

3,30

L (6) (7)

-

31,0

M* (8) (14)

5,59

-

N (6)

23,80

-

R1 (5)

11,61

-

R2 (3) (4) (5)

-

4,20

S

16,69

-

T

15,90

-

U (10) (11)

6,35

V (10) (11)

7,92

Y*

9,5

12,5

Z

-

1,32

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (12)

45°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-54-4




ЦОКОЛИ G10q

С.2/2

(1) Концы штырьков должны быть сглажены или скруглены.

     (2) Контур утолщения проверяют вместе с другими размерами калибром по листу 7006-79.

     (3) Размер R2, при наличии, - это радиус дуги скругленного угла, касательного к сторонам.

     (4) В будущем предполагается значение R2 не более 3,8 мм.

     (5) При выборе конструкции, которая допускает неограниченное увеличение размеров S и/или T, размеры R1 и R2 не задают.

     (6) В пределах размера N должен быть соблюден размер L.

     (7) На поверхности цоколя допускаются неровности, при этом размер L должен быть соблюден от оси до базовой плоскости (размер Y) и на размере N, для правильного совмещения с патронами (обеспечивая функции патрона и соединителя).

     (8) В пределах размера М должно быть соблюдено расстояние от базовой плоскости, на котором штырек должен быть цилиндрическим, за исключением высоты утолщения (размер G).

     (9) Между размерами G и F должен быть соблюден размер EГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     (10) Диаметр окружности, на которой расположены четыре штырька, около 10 мм.

     (11) Размер проверяют вместе с другими размерами калибром по листу 7006-79.

     (12) Допускается вращение цоколя на готовой лампе без затруднения, по крайней мере, по дуге ±5° от номинального угла ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи к плоскости, проходящей через трубку лампы. При максимальном вращении цоколя токовые выводы не должны замыкаться накоротко.

     (13) Базовая плоскость.

     (14) Зона вмятин. Допускаются впадины и желобки на поверхности штырьков, в зонах, ограниченных дугами в 120°, как показано на рисунке. Впадины и желобки не должны выходить за пределы 0,4 мм от конца штырька. Диаметр штырьков, измеренный в плоскости, проходящей через осевые линии штырьков, должен быть не менее 2,29 мм в каждой плоскости, параллельной лицевой поверхности цоколя.

     a) Глубина вмятины должна быть не более половины диаметра штырька.

     b) В углах вмятин не должно быть заусенцев, которые могут застревать в контактах патрона.

     c) Поперечное сечение вмятины не ограничено формой, показанной на рисунке.

     Проверка: Цоколи G10q готовых ламп проверяют калибром по листу 7006-79.

     Примечание - Измененная редакция, изменение 48:2012.


7004-54-4




ЦОКОЛИ ОДНОШТЫРЬКОВЫЕ Fa6

ЦОКОЛИ ОДНОШТЫРЬКОВЫЕ Fa6

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Путь утечки по изоляции готовых ламп между деталями, находящимися под напряжением и металлическим корпусом, должен быть не менее 6 мм.

     Контактный штырек и металлический корпус должны быть никелированы или защищены от коррозии другим способом.

     Конец запаянного штырька должен быть полусферическим.


Размер

Мин.

Макс.

E

5,92*

6,00*

F

17,50*

18,00

FГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

18,50*

G (1)

14,5

* Размер проверяют калибром по листу 7006-41.


(1) В пределах размера G должен быть соблюден размер Е.

     Примечание - Измененная редакция, дополнение М:1989.


7004-55-3




ЦОКОЛИ С ДВУМЯ УТОПЛЕННЫМИ КОНТАКТАМИ R17d ГОТОВЫХ ЛАМП

ЦОКОЛИ С ДВУМЯ УТОПЛЕННЫМИ КОНТАКТАМИ R17d ГОТОВЫХ ЛАМП

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону R17d см. в листе 7005-57.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Внутренняя форма выступа произвольная (J/2 не обязательно).

7004-56-2




ЦОКОЛИ С ДВУМЯ УТОПЛЕННЫМИ КОНТАКТАМИ R17d ГОТОВЫХ ЛАМП

С.2/2

Стандартные размеры

Ближайший эквивалент в дюймах

Размер

Мин.

Макс.

Мин.

Макс.

D

-

1,90

-

0,075

D1 (1)

0,91

-

0,036

-

E (2)

8,51

8,89

0,335

0,350

F (3)

7,80

8,13

0,307

0,320

G (2)

16,26

16,71

0,640

0,658

H

2,24

-

0,088

-

J

5,11

-

0,201

-

K

6,91

7,24

0,272

0,285

N

6,35

-

0,250

-

S

1,02

-

0,040

-

U

-

36,53

-

1,438

Z (4)

22,76

-

0,896

-

r

Ном. 1,27

Ном. 0,050

r1

0,76

-

0,030

-

r2

0,51

1,27

0,020

0,050

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Ном. 30'

(1) Включает припой или размер приваренного откачного носика.

     (2) Размеры E и G измеряют на плоскости, расположенной на расстоянии 1,27 мм (0,050 дюйма) от плоской поверхности цоколя.

     (3) Размер F - расстояние от плоской поверхности цоколя до конца выступа.

     (4) Лицевая сторона цоколя в пределах площади, определенной размером Z, окружающая контактный выступ, должна быть достаточно гладкой для обеспечения установки прокладки.

     Доступность деталей, находящихся под напряжением: контакты цоколя должны быть утоплены так, чтобы их нельзя было касаться испытательным пальцем, имеющим полусферический конец радиусом 5,2 мм (0,205 дюйма).

     Проверка: Внутренние размеры полости цоколя (размеры J, K и N) проверяют калибром по листу 7006-57.

     Примечание - Измененная редакция, дополнение K:1983.


7004-56-2




ЦОКОЛИ ОДНОШТЫРЬКОВЫЕ Fa8

ЦОКОЛИ ОДНОШТЫРЬКОВЫЕ Fa8

С.1/1

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам Fa8 см. в листе 7005-.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм.

     Конец штырька может быть полусферической формы или в виде носика в пределах указанных размеров.

     (1) Размер проверяют линейкой.

     (2) Размер проверяют калибром по листу 7006-40.

     (3) Размер проверяют калибром по листу 7006-40А.

     (4) В пределах размера N должен быть соблюден размер А.


Стандартные размеры

Ближайший эквивалент в дюймах

(5) Для трубчатых люминесцентных ламп с номинальным диаметром трубки 38 мм см. IEC 60081.


Размер

Мин.

Макс.

Мин.

Макс.

(6) Для трубчатых люминесцентных ламп с номинальным диаметром трубки 26 мм см. IEC 61549.

A (4)

-

36,52 (5)

-

1,438 (5)

(7) Для трубчатых люминесцентных ламп с номинальным диаметром трубки 19 мм см. IEC 61549.

25,83 (6)

1,017 (6)

19,05 (7)

0,750 (7)

E

7,62 (3)

8,26 (2)

0,300 (3)

0,325 (2)

F

6,88

8,20 (2)

0,271

0,323 (2)

F1 (1)

-

9,65

-

0,380

G

-

0,51 (2)

-

0,020 (2)

H

-

9,65 (2)

-

0,380 (2)

J

-

1,65

-

0,065

N (4)

8,71

-

0,343

-

R

3,81

4,13

0,150

0,163

Примечание - Измененная редакция, изменение 26:2001.


7004-57-2




ЦОКОЛИ ОДНОШТЫРЬКОВЫЕ Fa4 И КОНЕЦ ТРУБЧАТЫХ ЛАМП

ЦОКОЛИ ОДНОШТЫРЬКОВЫЕ Fa4 И КОНЕЦ ТРУБЧАТЫХ ЛАМП

Рисунок предназначен только для показа проверяемых размеров.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Максимальная угловая несоосность штырька относительно оси лампы в стадии рассмотрения.

     * Патроны должны быть сконструированы так, чтобы они не оказывали бокового давления на лопатку.


Размер

Мин.

Макс.

F

7,8

8,2

G

-

7,4

H

3,98

4,0

J

9,7

10,3

K

-

12,5

L

5,85

-

M (1)

5,5

-

N

2,0

3,5

P

-

4,55

R (1)

2,5

-

S

11,5

12,5

(1) Площадь, предназначенная для радиатора. Ее расположение см. в IEC 60357ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (лист 60357-IEC-1002-1).
________________
     ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи Заменена ссылка: IEC 60259 на IEC 60357, IEC 60259 не действует.


     Примечание - Измененная редакция, лист введен дополнением A:1970.


7004-58-1




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G6.35, GX6.35 И GУ6.35 С РАДИАТОРАМИ И БЕЗ НИХ

ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G6.35, GX6.35 И GУ6.35 С РАДИАТОРАМИ И БЕЗ НИХ

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам G6.35, GX6.35 и GY6.35 см. в листе 7005-59.

     Тип A - Без радиатора


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Некоторые цоколи без радиатора будут не подходить к патронам с несъемными радиаторами, однако, такие цоколи могут не отличаться от цоколей с радиатором.


Размер

G6.35-15
GX6.35-15
GY6.35-15

G6.35-20
GX6.35-20
GY6.35-20

G6.35-25
GX6.35-25
GY6.35-25

G6.35-30
GX6.35-30
GY6.35-30

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

С (G и GY)

7,5

-

7,5

-

7,5

-

7,5

-

C (GX)

6,5

7,5

6,5

7,5

6,5

7,5

6,5

7,5

D

6,35

6,35

6,35

6,35

E (G и QX)

0,95

1,05

0,95

1,05

0,95

1,05

0,95

1,05

E (GY)

1,2

1,3

1,2

1,3

1,2

1,3

1,2

1,3

K (1)

-

7,5

-

7,5

-

9,0

-

9,0

L (1)

-

15

-

20

-

25

-

30

N (1)

9,5

-

9,5

-

13

-

13

-

(1) Размеры K, L и N определяют прямоугольную полость в калибре по листу 7006-61A. В пределах размера N лопатка должна находиться в этом пространстве.

     (2) Если при формировании лопатки часть колбы над площадью, ограниченной размером N, деформируется, то не должны нарушаться требования к свободному пространству, указанному в соответствующем листе с параметрами лампы.

     (3) У цоколей G6.35 и GУ6.35 базовая плоскость определена концами штырьков.

     (4) У цоколей GX6.35 базовая плоскость определена нижней частью лопатки.

     (5) Кромка слегка скошена.


7004-59-6




ЦОКОЛИ ДВУШТЫРЬКОВЫЕ G6.35, GX6.35 И GY6.35 С РАДИАТОРАМИ И БЕЗ НИХ

С.2/2

Тип B - С радиатором


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Остальные размеры как для цоколей без радиаторов.

     Цоколи с радиатором подходят для патронов без радиатора. Однако в этом случае необходимо обеспечить, чтобы при нормальной работе максимальная температура лопатки не была превышена.



Размер

GY6.3515

GY6.35-20

Другие типы не стандартизованы.

Мин.

Макс.

Мин.

Макс.

G (6)

0,8

2,0

0,8

2,0

R (6)

4,0

-

4,0

-

S (6)

-

12,0

-

12,0

T (6)

16,5

-

16,5

-

Примечание - Остальные размеры, как у цоколей без радиатора.


(6) На каждой стороне лопатки в пределах площади, образованной размерами R, S и T, должны быть соблюдены минимальные и максимальные значения размера G. Ниже этой площади должен быть соблюден максимальный размер G на ширине R.

     Проверка: Цоколи G6.35, GX6.35 и GY6.35 проверяют калибрами по листам 7006-61 и 7006-61 А.

     Примечание - Измененная редакция, изменение 27:2001.


7004-59-6




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ GZ6.35

ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ GZ6.35

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Для этого цоколя базовую плоскость не задают, поскольку цоколь используют с вставным соединителем.

     Форма горловины лампы произвольная ее не используют для крепления лампы.

     (1) Размеры L и N разграничивают два пространства, одно из которых может быть занято деталями лампы, а другое - неподвижными деталями патрона и/или светильника.

     (2) Размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи не соблюдают в пределах размера W.

     Проверка: Цоколи GZ6.35 проверяют калибрами по листам 7006-59В и 7006-61.


Размер

Мин.

Макс.

A

0,95

1,05 (2)

B

6,35

C

6,0

8,5

L (1)

25,0

N (1)

10,0

W (2)

0,5

Примечание - Измененная редакция, дополнение N:1991.


7004-59А-3




ЦОКОЛИ S15s и S19s ДВУХЦОКОЛЬНЫХ ТРУБЧАТЫХ ЛАМП

ЦОКОЛИ S15s и S19s ДВУХЦОКОЛЬНЫХ ТРУБЧАТЫХ ЛАМП

Рисунки предназначены только для показа проверяемых размеров.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1 мм*.

     Путь утечки по изоляции готовых ламп должен быть не менее 2 мм для цоколей S15s и не менее 3 мм - для цоколей S19s.


Размер

S15s

S19s

Мин.

Макс.

Мин.

Макс.

A

15,00

15,25

18,8

19,2

C

-

1,0*

-

-

H (1)

Около 5

Около 10

M

12,0*

-

18,0*

-

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


(1) Размер проверяют линейкой.

     * Размер используют при расчете цоколя, на готовых лампах его не проверяют.


     Примечание - Измененная редакция, дополнение A:1970.



7004-60-2




ЦОКОЛИ ФЛАНЦЕВЫЕ SX6S

ЦОКОЛИ ФЛАНЦЕВЫЕ SX6S

Рисунок предназначен только для показа проверяемых размеров.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Стандартные размеры

Ближайший эквивалент в дюймах

Допускается отверстие в припое на цилиндрической части, кроме того у готовых ламп диаметр с припоем не должен превышать AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи. Скругленная кромка rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи необходима для возможности зажатия цоколя ногтями при извлечении лампы. Вместо rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи допускается фаска или другая подходящая форма кромки.

Размер

Мин.

Макс.

Мин.

Макс.

A

6,1

6,35

0,240

0,250

B

7,11

7,37

0,280

0,290

C

0,6

-

0,024

-

D*

1,45

2,0

0,057

0,079

DГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

1,7

2,8

0,067

0,110

E

6,35

6,86

0,250

0,270

F*

Ном. 5,44

Ном. 0,214

G

6,22

6,98

0,245

0,275

H

2,54

3,30

0,100

0,130

M*

Около 8,4

Около 0,330

S

0,38

-

0,015

-

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Около 0,3

Около 0,012

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

0,2

-

0,008

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.



Примечание - Измененная редакция, лист введен дополнением B:1971.


7004-61-1




ЦОКОЛИ ЖЕЛОБКОВЫЕ S5.7S

ЦОКОЛИ ЖЕЛОБКОВЫЕ S5.7S

Рисунок предназначен только для показа проверяемых размеров.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Стандартные размеры

Ближайший эквивалент в дюймах

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 0,5 мм*.


Размер

Мин.

Макс.

Мин.

Макс.

(1) Размер проверяют линейкой.


A

5,56

5,82

0,219

0,229

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.

B

5,51

5,72

0,217

0,225

C

0,8

-

0,031

-

D*

1,7

2,7

0,067

0,106

DГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

2,4

3,3

0,094

0,130

F*

Около 0,4

Около 0,016

H

-

3,2 (1)

-

0,125

M*

8,10

8,65

0,319

0,341

S

0,4

-

0,016

-

X

-

0,76

-

0,030

Y

-

2,3

-

0,090

r*

0,38

0,51

0,015

0,020

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


Примечание - Измененная редакция, лист введен дополнением C:1971.


7004-62-1




ЦОКОЛИ G12

ЦОКОЛИ G12

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам G12 см. в листе 7005-63.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

(1) Размеры б, в, BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, M, Q, S, r1 и r2 применяют в пределах площади с размером T.


A (3)

-

30,6

(2) Размеры P и в определяют минимальное пространство, предусмотренное для устройств, удерживающих лампу в патроне.

B (3)

18,5 (1)

19,5

(3) В пределах размера C должны быть соблюдены размеры A и B.

C (3)

15,0

-

(4) Размещение и диаметр держателей штырьков и самих штырьков относятся к размерам A и B, минимальный и максимальный диаметр каждого из штырьков, а также минимальную и максимальную длину штырьков проверяют калибром по листу 7006-80.

D (4)

12

(5) На цоколях не на лампах EГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=2,44 мм.

E (4)

2,29

2,67 (5)

(6) Опорные выступы цоколя.

F

1,4

1,5

(7) Допускается также эквивалентная фаска.

G*

3,0

3,3

(8) Измеряют на базовой плоскости.

G1

-

4,5

(9) Размер T измеряют на размере QГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

H (8)

-

6,7

(10) Следует избегать деформаций, например, конусности, ступенек более 0,1 мм и шероховатых поверхностей.

H1*

-

3,3

J

0,4

-

K

Около 25

L

Около 15

M (1)

4,6

5,0

N

0,5

1,25

О (6) (8)

1,5

2,5

P (2)

12,0

-

Q (1)

2,5

-

S (1) (11)

1,5

3,0

T (1) (2) (9)

9,0

-

r1 (1) (7)

0,4

-

r2 (1) (7)

0,4

1,5

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (1) (11)

20°

25°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (1) (2)

45°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-63-2




ЦОКОЛИ G12

С.2/2

(11) Рекомендуемая форма для уменьшения усилий вставления. Допускается также эквивалентный радиус. Линия, образованная углом б* и началом размера S, описывает внешнюю форму этого радиуса.


(12) Базовая плоскость.

     (13) Концы штырьков скруглены.

     * Обозначение соответствует оригиналу. - Примечание изготовителя базы данных.

     Примечание - Измененная редакция, изменение 29:2002.


7004-63-2




ЦОКОЛИ PG12- и PGX12- ГОТОВЫХ ЛАМП

ЦОКОЛИ PG12- и PGX12- ГОТОВЫХ ЛАМП

С.1/3

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам PG12 и PGX12 см. в листе 7005-64.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Показан только цоколь PG12-1.

     На с.2/3 см. расположение штырьков и опорных выступов цоколей PGX12 и цоколей с другими обозначениями. Цоколи PGX12-1 и PGX12-2 предназначены для применения при температуре св. 150°С (в стадии рассмотрения).

7004-64-3




ЦОКОЛИ PG12- и PGX12- ГОТОВЫХ ЛАМП

С.2/3

Типы


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размеры цоколя PG12-1 приведены на с.1/3.

     Размеры цоколя PG12-2 те же, что и у цоколя PG12-1 за исключением числа штифтов и соответствующих размеров. Цоколь имеет три одинаковых штифта размерами P1, B, A1, r, ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и M.

     Размеры цоколя PG12-3 те же, что и у цоколя PG12-2, за исключением положения штифтов.

     Размеры цоколя PGX12-1 те же, что и у цоколя PG12-1, за исключением положения штифтов и опорных выступов, повернутых против часовой стрелки на угол 90°.

     Размеры цоколя PGX12-2 те же, что и у цоколя PGX12-1, за исключением числа штифтов и соответствующих размеров. Цоколь имеет три одинаковых штифта размерами P1, B, A1, r, ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и M.

     * Если эти цоколи используют для ламп, которым необходим зажигающий импульс высокого напряжения, то импульс подают на этот контактный штырек.


7004-64-3




ЦОКОЛИ PG12- и PGX12- ГОТОВЫХ ЛАМП

С.3/3

Размер

Мин.

Макс.

A (1) (2)

29,4

30,6

A1

-

37,6

B

32,9

34,1 (7)

C (1)

18,5

-

C1 (1)

6,0

-

D

12,0

E (5)

2,29

2,67 (3)

F

11,4

12,5

F1 (5)

11,0

-

G*

3,0

4,5

G1 (5)

-

4,5

H (6)

-

6,7

H1*

-

3,3

J

0,4

-

K

Около 25,0

K1

Около 8,8

M

4,6

5,0

N

0,5

1,0

О (4) (6)

1,5

2,5

P1

3,7

4,0

P2

7,0

7,5

r

-

0,5

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Около 45°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Ном. 45°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Около 45°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


(1) В пределах размера C1 соблюдают минимальные и максимальные значения размера A. Вне размера C1 до размера C должен быть соблюден только размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     (2) Окружность размером A может прерываться, на окружности должно быть не менее трех направлений, где соблюдены требования размера A.

     (3) На цоколях не на лампах EГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=2,44 мм.

     (4) Опорные выступы цоколя.

     (5) На поверхности штырьков допускаются вмятины или желобки, при этом они не должны попадать в ту часть штырька, которая ограничена дугами по 30° к плоскости, проходящей через оси штырьков.

     (6) Измеряют на базовой плоскости.

     (7) Относится только к штифтам при ссылке на этот пункт. Во всех других случаях максимальная длина штифтов определена размером A1.

     Проверка: Взаимное расположение и диаметр штырьков, взаимное расположение и диаметр пазов, максимальные значения размеров A, P1, P2 и G, минимальный и максимальный диаметры каждого штырька и минимальную и максимальную длину штырьков проверяют соответствующим калибром по листу 7006-81.

     Размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи проверяют штангенциркулем с плоскими губками шириной 3 мм, точность измерения +0,0; -0,01 мм.

     Примечание - Измененная редакция, дополнение S:1996.


7004-64-3




ЦОКОЛИ ЧЕТЫРЕХШТЫРЬКОВЫЕ GX38Q

ЦОКОЛИ ЧЕТЫРЕХШТЫРЬКОВЫЕ GX38Q

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону GX38q см. в листе 7005-65.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

7004-65-1




ЦОКОЛИ ЧЕТЫРЕХШТЫРЬКОВЫЕ GX38q

С.2/2

Размер

Мин.

Макс.

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (1) (2)

-

60,0

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (1) (2)

-

85,0

BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (1)

41,0

BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (1)

55,0

DГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (2)

29,5

DГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (2)

24,5

E

2,95 (4)

3,05(3)

F (2) (5)

31,0

-

G (1)

37,0

-

H (1) (2)

-

6,5

J (1) (2)

-

10,5

K (1) (2)

23,0

-

Q

20

S

1,0

(1) Размеры определяют максимальный контур цоколя.

     (2) Размеры проверяют одновременно калибром по листу 7006-65.

     (3) Размер EГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи проверяют на расстоянии 31,0+0,0; -0,5 мм от концов штырьков проходным калибром с отверстием диаметром 3,05+0,01; -0,0 мм длиной не менее 6 мм.

     (4) Размер EГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи проверяют соответствующей непроходной скобой с губками шириной 10 мм и расстоянием между ними 2,95+0,0; -0,01 мм. Проверку проводят на длине, эквивалентной размеру F в каждом радиальном положении.

     (5) Размер F - это расстояние, в пределах которого осуществляется контакт.

     (6) Базовая плоскость перпендикулярна к продольной оси цоколя и совпадает с концом самого длинного штырька.

     Примечание - Измененная редакция, лист введен дополнением J:1980.


7004-65-1




ЦОКОЛИ ФОКУСИРУЮЩИЕ P29t

ЦОКОЛИ ФОКУСИРУЮЩИЕ P29t

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону Р29 см. в листе 7005-66.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

7004-66-1




ЦОКОЛИ ФОКУСИРУЮЩИЕ P29t

С.2/2

Патрон - размеры бокового крепления

Соединитель - размеры бокового крепления

Размер

Мин.

Макс.

Размер

Мин.

Макс.

A (3) (4)

28,5

28,6

CA

25,9

26,1

B (3)

33,8

33,9

CB

6,95

7,15

D

24,65

24,85

CC

13,4

13,6

E

18,5

-

CD (5)

1,4

1,6

F

Около 22

CE

1,4

1,6

G

8,95

9,15

CF

1,3

1,5

Н

10,44

10,64

CG (6)

7,1

7,6

J

8,25

8,75

CH (6)

3,35

3,85

K

3,15

3,35

CJ (6)

1,65

2,15

L

1,9

2,1

CK

0,38

0,88

M

Около 3,5

CL

2,9

3,1

N

42,4

42,6

CM

10,4

10,6

P

-

30,4

CN

2,4

2,6

R (4)

2,10

2,15

CP

4,45

4,65

S

18,25

18,45

CR

Около 11,1

T

4,9

5,1

CS

Около 2,5

U

3,4

3,6

CT

5,4

5,6

V

Около 2,5

CU

3,9

4,1

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

0,9

CV

Около 0,5

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

0,5

CW

5,7

6,1

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

119°

121°

CX

22,9

23,1

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

149°

151°

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

5,55

5,75

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

14°30'

16°30'

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

0,9

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

119°

121°

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

0,6

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

119°

121°

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

0,15

-

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Около 35°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Около 30°

(1) Контактный конец должен иметь сужение или радиус для крепления соединителя.

     (2) Размер используют при расчете цоколя, на готовых лампах его не проверяют.

     Наибольшая допустимая конусность штырьков соединительного штекера 1°30'.

     (3) Допуск эксцентричности цилиндра B относительно цилиндра A 0,05 мм.

     (4) Допуск эксцентричности паза R относительно цилиндра A 0,05 мм.

     (5) Размер CD для толщины стенки должен быть соблюден по всей периферии на стороне соединителя.

     (6) Размеры CG, СН и CJ - расстояния от центров контактов до центра цоколя, измеренные на базовой плоскости II.

     (7) Уплотнение должно выдерживать минимальный перепад давления 70 кПа, когда лампа вставляется в цилиндрическое отверстие диаметром 34,2-34,3 мм.

     Примечание - Измененная редакция, лист введен дополнением N:1991.


7004-66-1




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ GZ4

ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ GZ4

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости.

     Для этого цоколя базовую плоскость не задают, поскольку он присоединяется вставлением.

     Форма горловины лампы произвольная ее не используют для крепления.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

1) Размеры L и N разграничивают два пространства, одно из которых может быть занято деталями лампы, а другое - неподвижными деталями патрона и/или светильника.

     (2) Размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи не соблюдают в пределах размера W.

     Проверка: Цоколи GZ4 проверяют калибром по листу 7006-67.


Размер

Мин.

Макс.

A

0,95

1,05 (2)

B

4,0

C

6,0

11,5

L (1)

25,0

N (1)

10,0

W (2)

0,5

Примечание - Измененная редакция, дополнение N:1991.


7004-67-3




ЦОКОЛИ GR8

ЦОКОЛИ GR8

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

(1) На поверхности штырьков допускаются вмятины или желобки, при этом они не должны попадать в ту часть штырька, которая ограничена дугами по 60°, как указано выше.


A

15,5

15,8

Проверка: Цоколи GR8 готовых ламп проверяют калибрами по листам 7006-68, 7006-68А, 7006-68Е и 7006-68F.

B

20,3

20,6

C

29,0

31,0

D

8,0

E

2,29

2,67

F

6,60

7,77

G

-

1,27

H

-

3,30

J

19,3

-

R

16,1

16,3

L

22,0

-

M

20,3

20,5

N

3,4

3,6

P

-

9,9

P1

6,5

7,0

R

-

9,0

T

21,9

-

r

-

0,8

Примечание - Измененная редакция, дополнение T:1996.


7004-68-3




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G23

ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G23

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

7004-69-1




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G23

С.2/2

Размер

Мин.

Макс.

A (2)

31,5

32,5

B (1) (2)

17,7

18,1

D (9)

23,0

E (6) (9)

2,29

2,67 (3)

F (9)

6,0

6,8

FГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

5,5

-

J

0,4

-

KГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (4) (9)

16,15

16,3

KГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (5)

15,6

15,75

LГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (4) (9)

13,75

13,9

LГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (5)

13,2

13,35

M

-

23,0

NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (4)

0,5

NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (5)

21,0

P (9)

20,6

21,0

Q

1,2

-

R (2)

-

9,05

S

8,85

9,15

T (1) (9)

3,5

4,5

U*

-

0,2

V (1)

11

W (1) (8)

3,0

-

Y (2)

10,2

-

Z*

0,2

-

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

0,4

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи* (7)

Около 0,8

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

0,5

1,0

a

Ном. 35°

b

20°

30°

g

Около 30°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


(1) Размер BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи соблюдают вне размера T до размеров V и WГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи. Размер BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи соблюдают вне размера Т.

     (2) В пределах размера Y должны быть соблюдены максимальные значения размеров A, B и R.

     (3) На цоколях не на лампах EГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=2,44 мм.

     (4) Размеры KГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и LГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи измеряют на расстоянии NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи от базовой плоскости.

     (5) Размеры KГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и LГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи измеряют на расстоянии NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи от базовой плоскости.

     (6) На поверхности штырьков допускаются вмятины или желобки, при этом они не должны попадать в ту часть штырька, которая ограничена дугами 60° и 120° к плоскости, проходящей через осевые линии штырьков (см. рисунок). Диаметр штырьков, измеренный в направлении, перпендикулярном к плоскости, проходящей через осевые линии штырьков, должен быть не менее 2,29 мм в любой плоскости, параллельной лицевой поверхности цоколя.

     (7) Допускается фаска около 0,8 мм.

     (8) Размер W - высота изоляции.

     (9) Взаимное расположение и диаметр штырьков, максимальный или минимальный диаметры штырьков и максимальные значения размеров KГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, LГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, P и T проверяют калибром по листу 7006-69.

     Если это соединение используют для одноцокольных люминесцентных ламп, то максимальный ток предварительного подогрева должен быть не более 240 мА.

     Для аналогичных ламп с током предварительного подогрева более 240 мА смотри соединение GX23.

     Примечание - Измененная редакция, лист введен дополнением L:1987.


7004-69-1




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G9.5

ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G9.5

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Стандартные размеры

Ближайший эквивалент в дюймах

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 1,0 мм (0,04 дюйма).


Размер

Мин.

Макс.

Мин.

Макс.

(1) В пределах размера C должны быть соблюдены размеры A и B.

A

9,27

9,78

0,365

0,385

(2) Круглое или вытянутое углубление, как показано на рисунке.

B

23,44

23,95

0,923

0,943

C

23,37

-

0,920

-

CГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (1)

19,05

-

0,750

-

D

9,53*

0,375*

E

3,10

3,25

0,122

0,128

F

9,53

11,43

0,375

0,450

G

-

3,02

-

0,119

H

16,51

17,78

0,650

0,700

J

7,11

7,37

0,280

0,290

L

-

7,62

-

0,300

S

0,79

-

0,031

-

r

2,9

0,114

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

3,18

4,62

0,125

0,182

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

0,76

1,70

0,030

0,067

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

0,28

-

0,011

-

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

1,27

-

0,050

-

* Проверяют калибром по листу 7006-70D.


Примечание - Измененная редакция, дополнение K:1983.


7004-70-2




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ GX9.5

ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ GX9.5

Рисунок предназначен только для показа проверяемых размеров.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

Макс. готовой лампы

A

15,4

16,0

-

B

34,4

36,0

-

C

16,0

-

-

D

9,53*

-

E (1)

3,10

3,25

3,53

F

8,4

9,2

10,0

J

Около 4

-

K

Около 4

-

L

Около 5

-

M

Около 28

-

N

1,0

-

-

P

6,5

7,5

-

R

5,8

6,2

-

S

1,1

1,5

-

T

1,1

1,5

-

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

20°

25°

-

* Проверяют соответствующим калибром.


Утолщения штырьков не должны выступать за базовую плоскость.

     (1) Выше базовой плоскости размер E можно не соблюдать.

     Примечание - Измененная редакция, лист введен дополнением C:1971.


7004-70А-1




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ GY9.5, GZ9.5, GZX9.5, GZY9.5 и GZZ9.5

ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ GY9.5, GZ9.5, GZX9.5, GZY9.5 и GZZ9.5

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам GY9.5, GZ9.5, GZX9.5, GZY9.5 и GZZ9.5 см. в листе 7004-70В.



ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Остальные соответствующие размеры цоколей GX9.5, GZY9.5, GZZ9.5 - как для цоколей GY9.5 и GZ9.5.


7004-70В-4




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ GY9.5, GZ9.5, GZX9.5, GZY9.5 и GZZ9.5

С.2/2

Размер

GY9.5

GZ9.5

GZX9.5

GZY9.5

GZZ9.5

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

A (1) (2)

10,67

11,18

10,67

11,18

10,65

11,18

10,65

11,18

10,65

11,18

B (1) (2)

20,5 (9)

30,0

20,5

24,13

20,5

24,13

20,5

24,13

20,5

24,13

C1 (2)

3

-

3

-

3

-

3

-

3

-

C (1)

15,75

-

15,75

-

15,75

-

15,75

-

15,75

-

D

9,53 (4)

9,53 (4)

9,53 (4)

9,53 (4)

9,53 (4)

E1 (5)

2,29

2,44

2,29

2,44

3,1

3,25

2,29

2,44

2,29

2,44

E2 (5)

3,1

3,25

3,1

3,25

3,1

3,25

3,1

3,25

2,29

2,44

F

7,11

8,64

7,11

8,64

7,11

8,64

7,11

8,64

7,11

8,64

J

14,0

-

14,0

19,05

14,0

19,05

14,0

19,05

14,0

19,05

J1

12,7

-

12,7

-

12,7

-

12,7

-

12,7

-

J2

-

-

-

-

2,7

-

2,7

-

2,7

-

J3

-

-

-

-

4,0

9,05

4,0

9,05

4,0

9,05

N

1

-

1

-

1

1,6

1

1,6

1

1,6

P

9,14

10,0

9,14

10,0

9,14

10,0

9,14

10,0

9,14

10,0

R

7,75

8,26

7,75

8,26

12,2

13,7

12,2

13,7

12,2

13,7

T

13,7

14,35

13,7

14,35

13,7

14,35

13,7

14,35

13,7

14,35

U (5)

5,08

-

5,08

-

5,08

-

5,08

-

5,08

-

X

-

-

-

-

7,7

8,2

7,7

8,2

7,7

8,2

Y

-

-

-

-

3

3,4

3

3,4

3

3,4

r

-

-

-

-

-

0,2

-

0,2

-

0,2

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

40°

90°

40°

90°

Ном. 45°

Ном. 45°

Ном. 45°

(1) В пределах размера C должны быть соблюдены максимальные значения размеров A и B.

     (2) В пределах размера C1 должны быть соблюдены минимальные значения размеров A и B.

     (3) Если угол б* приближается к 90°, то верхние кромки удерживающих выступов должны быть скруглены приблизительно до 0,4 мм.
________________
     * Обозначение соответствует оригиналу. - Примечание изготовителя базы данных.


     (4) Проверяют соответствующим калибром.

     (5) В пределах размера U должны быть соблюдены минимальные и максимальные значения размеров E1 и E2; ниже этого размера должны быть соблюдены только E1ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и E2ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     (6) Изоляция может быть открытой на сторонах меньшего размера. При этом ширина цоколя и лопатки готовой лампы в пределах размера C не должна превышать размера BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи. При использовании этой формы конструкции необходимо обеспечить, чтобы детали, находящиеся под напряжением, были недоступными для прикосновения.

     (7) Утолщения штырьков не должны выступать за базовую плоскость.

     (8) Для облегчения вставления цоколя в патрон и извлечения из него концы штырьков должны быть скруглены или сужены.

     (9) В Северной Америке это значение составляет 27,31 мм для цоколя GY9.5.

     (10) Базовый штифт.

     (11) Базовая плоскость.

     Проверка: Цоколи GY9.5 и GZ9.5 проверяют калибром по листу 7006-70С.

     Примечание - Измененная редакция, изменение 31:2003.


7004-70В-4




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G4

ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G4

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам G4 см. в листе 7005-72.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

(1) Проверяют калибром по листу 7006-72.

     (2) Значение необходимо только для расчета и задано без допусков. Допуск проверяют вместе с диаметром штырьков калибром B по листу 7006-72.

     (3) Проверяют калибром B по листу 7006-72.

     (4) Размеры E и L - ширина и длина углубления в калибре B по листу 7006-72.

     Часть колбы в пределах размера M должна входить в это углубление.


Размер

Стандартные размеры

Ближайший эквивалент в дюймах

Мин.

Макс.

Мин.

Макс.

A (1)

0,65

0,75

0,026

0,030

B (2)

4,0

0,157

C (3)

7,5

-

0,296

-

E (4)

-

6,0

-

0,236

L (4)

-

11,0

-

0,433

M (3)

13,5

-

0,531

-

Примечание - Измененная редакция, дополнение L:1987.


7004-72-3




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ GY4

ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ GY4

С.1/1

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону G4 см. в листе 7005-72.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Горловину лампы произвольной формы не используют для крепления.

     (1) Проверяют соответствующим калибром.

     (2) Размеры L и N разграничивают два пространства, одно из которых может быть занято деталями лампы, а другое - деталями патрона и/или светильника.

     Основным отличием от цоколя G4 (размеры A и B идентичны) является большее свободное пространство для горловины лампы. Поэтому патроны G4 с плоской передней пластинкой могут быть использованы для присоединения к источнику питания.


Размер

Мин.

Макс.

A

0,65

0,75

B

4,0 (1)

C

6,0

-

L (2)

17,0

N (2)

6,0

Примечание - Измененная редакция, лист введен дополнением Р:1994.


7004-72А-1




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G5.3

ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G5.3

Рисунок предназначен только для показа проверяемых размеров.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Утолщения штырьков не должны выходить за пределы базовой плоскости.

     Путь утечки по изоляции готовых ламп должен быть не менее 2,5 мм.


Размер

Стандартные размеры

Ближайший эквивалент в дюймах

Мин.

Макс.

Мин.

Макс.

A

7,52

8,76 (1)

0,296

0,345 (1)

B

18,11

18,92 (1)

0,713

0,745 (1)

C

15,24 (1)

-

0,600 (1)

-

D (1)

5,33

0,210

E (1)

1,47

1,65 (2)

0,058

0,065 (2)

F (1)

6,10

7,11 (2)

0,240

0,280 (2)

N

0,76

-

0,030

-

(1) Проверяют калибром по листу 7006-73.

     (2) Это значение включает допуск на припой.

     Примечание - Измененная редакция, дополнение Н:1977.


7004-73-2




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ GX5.3

ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ GX5.3

С.1/1

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону GX5.3 см. в листе 7005-73А.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

(1) Размеры Н и S измеряют на расстоянии P от поверхности Z.

     (2) Размеры K, L и М разграничивают два пространства, одно из которых может быть занято деталями лампы, а другое - деталями патрона и/или светильника.

     (3) В пределах расстояния W размер EГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи не соблюдают.

     (4) В Европе это значение равно 7,62 мм.

     (5) Концы штырьков с фаской.


Размер

Мин.

Макс.

D

5,33

E

1,45

1,60 (3)

F

5,21

6,73 (4)

G

-

7,49

H (1)

9,02

10,54

J

-

0,76

K (2)

10,0

L (2)

25,0

M (2)

19,0

P (1)

0,76

R

-

13,08

S (1)

15,24

16,76

W (3)

-

1,27

Примечание - Измененная редакция, изменение 26:2001.


7004-73А-2




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ Y5.3

ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ Y5.3

С.1/1

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону GY5.3 см. в листе 7005-73В.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

(1) Размеры Н и S измеряют на расстоянии P от поверхности Z.

     (2) Размеры K, L и М разграничивают два пространства, одно из которых может быть занято деталями лампы, а другое - деталями патрона и/или светильника.

     (3) В пределах размера W значения Е1ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и Е2ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи не соблюдают.

     (4) Концы штырьков с фаской.


Размер

Мин.

Макс.

D

5,33

E1

0,58

0,79 (3)

E2

1,78

2,29 (3)

F

5,21

6,73

G

-

7,49

H (1)

9,02

10,54

J

-

0,76

K (2)

10,0

L (2)

25,0

M (2)

19

P (1)

0,76

R

-

13,08

S (1)

15,24

16,76

W (2)

-

1,27

Примечание - Измененная редакция, изменение 26:2001.


7004-73В-2




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ GY16

ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ GY16

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Изоляция может быть открытой на боковых сторонах меньшего размера. Ширина лопатки готовой лампы в пределах размера C должна быть не более значения BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     При использовании конструкции такой формы необходимо обеспечить недоступность деталей, находящихся под напряжением.

     Утолщения штырьков не должны выступать за базовую плоскость.

     Путь утечки по изоляции готовых ламп должен быть не менее 2,5 мм.


Размер

Мин.

Макс.

(1) Значения этого размера выбирают от 35 до 55 мм в зависимости от ширины лопатки. Рекомендуемое значение находится в стадии рассмотрения.


A

15,4

16,0

(2) Рекомендуемое номинальное значение этого размера 24 мм.

B

(1)

(1)

(3) Размеры цоколей готовых ламп. Для цоколей не на лампах EГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=3,25 мм, EГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=4,85 мм.


C (2)

18,0

-

(4) При использовании пайки для крепления выводов размер цоколей не на лампах - не более 16,4 мм.

D

15,87*

EГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

3,10

3,50 (3)

EГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

4,70

5,00 (3)

F (4)*

15,4

17,0

G

12,7

13,3

H

6,0

7,0

JГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

24,0

-

LГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

35,0

N

1,5

-

R

Около 1,5

T

18,4

19,2

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

60°

* Проверяют калибром по листу 7006-74.


Примечание - Измененная редакция, дополнение K:1983.


7004-74-2




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G22

ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G22

С.1/1

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону G22 см. в листе 7005-75.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

(1) Часть цоколя над базовой плоскостью должна находиться в пределах пространства, определенного размерами A1, A2 и С.


A

-

55

(2) Размеры E, F и G, взаимное расположение и диаметр штырьков и контура цоколя над базовой плоскостью, проверяют калибром по листу 7006-75.

A1 (1) (2)

-

45,49

Старые конструкции цоколя могут иметь пазы штырьков, начиная с размера G, в направлении базовой плоскости минимальной длиной 3,9 мм и диаметром от 3,89 до 4,04 мм. Пазы штырьков предназначены для удержания, не рекомендованы для новых конструкций, их не проверяют калибром по листу 7006-75 на цоколях с цилиндрическими штырьками.

A2 (1) (2)

-

47,17

(3) Базовая плоскость.

B

-

22

C (1) (2)

5

6

D (2)

22,22

E (2)

6,3

6,4

F (2)

24,89

26,54

G (2)

10,0

10,9

H

-

11,81

r

1,02

3,15

Примечание - Измененная редакция, изменение 47:2011.


7004-75-4




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G38

ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G38

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону G38 см. в листе 7005-76.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Заштрихованная зона на рисунках соответствует внутреннему сечению проходного калибра по листу 7006-76, см. (3) и (4)

     Путь утечки по изоляции готовых ламп между деталями, находящимися под напряжением, и металлическим корпусом, при его наличии, должен быть не менее 3 мм (0,118 дюйма).

7004-76-1




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ G38

С.2/2

Стандартные размеры

Ближайший эквивалент в дюймах

Размер

Мин.

Макс.

Мин.

Макс.

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (3) (4)

-

76,5

-

3,012

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (3) (4)

-

89,0

-

3,504

C (3) (4)

41,0

-

1,614

-

D (4)

38,1

1,500

E (4) (5)

10,97

11,23

0,432

0,442

F (2)

-

29,36

-

1,156

G (3) (4)

6,5

-

0,256

-

HГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (3) (4)

-

20,2

-

0,795

HГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (3) (4)

-

58,1

-

2,287

K

3,5

-

0,138

-

R (2)

3,0

0,118

S (2)

1,0

0,039

U (2)

22,17

-

0,873

-

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

45°

(1) Базовая плоскость цоколя определена положением поверхности X проходного калибра по листу 7006-76, при касании этой поверхности либо с обоими утолщениями штырьков, либо с поверхностью изолятора, в зависимости от конструкции цоколя.

     (2) В пределах размера U должны быть соблюдены минимальные и максимальные значения размера Е.

     Контур нижней части каждого штырька должен соответствовать заштрихованной зоне (см. рисунок, вид а). Для облегчения вставления в патрон концы штырьков должны быть скруглены или скошены.

     (3) Часть цоколя, находящаяся над базовой плоскостью, должна находиться в пространстве, определенном размерами AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, C, G, HГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и HГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     (4) Контур цоколя над базовой плоскостью, взаимное расположение, диаметр штырьков и их максимальную длину проверяют калибром по листу 7006-76.

     (5) Диаметр каждого штырька проверяют калибром по листу 7006-76А.

     Примечание - Измененная редакция, лист введен дополнением Н:1977.


7004-76-1




ЦОКОЛИ GR10q

ЦОКОЛИ GR10q

С.1/1

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону GR10q см. в листе 7005-77.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

(1) На поверхности штырьков допускаются вмятины или желобки, при этом они не должны попадать в ту часть штырька, которая ограничена дугами по 60°, как показано на рисунке.


A

15,5

15,8

Проверка: Цоколи GR10q готовых ламп проверяют калибрами по листам 7006-77, 7006-77А, 7006-68Е и 7006-68F.

B

20,3

20,6

C

29,0

31,0

D

8,0

D1

6,35

E

2,29

2,67

F

6,60

7,77

G

-

1,27

H

-

3,30

J

19,3

-

K

9,9

10,1

L

22,0

-

M

20,3

20,5

N

3,4

3,6

P

-

9,9

P1

6,5

7,0

R

-

9,0

T

21,9

-

r

-

0,8

Примечание - Измененная редакция, дополнение T:1996.


7004-77-2




ЦОКОЛИ G24, GX24 и GY24

ЦОКОЛИ G24, GX24 и GY24

С.1/4

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам G24, GX24 и GY24, см. в листе 7005-78.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Показан только цоколь G24d-1. Цоколи с другими обозначениями см. на листе 2/4.

7004-78-5




ЦОКОЛИ G24, GX24 и GY24

С.2/4

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Примечание - Внешние фиксаторы имеют то же расположение и размеры, что и указанные выше.


7004-78-5




ЦОКОЛИ G24, GX24 и GY24

С.3/4

Размер

Мин.

Макс.

A (6)

27,5

28,5

A1 (6)

27,5

31,0

B

-

35,0 (8)

C1 (14)

-

6,5

C2 (14)

10,1

-

D1

23,0

D2

8,0

E (2)

2,29

2,67 (7)

F

6,0

6,8

F1

5,5

-

G (15)

8,6

J

0,4

-

K1 (3)

16,15

16,3

K2 (4)

15,6

15,75 (11)

L1 (3)

13,75

13,9

L2 (4)

13,2

13,35 (12)

M

-

23,0 (9)

N1 (3)

0,5

N2 (4) (10)

21,0

P

20,6

21,0

Q

1,2

-

R (6)

8,4

9,5

R1

9,0

-

S

8,85

9,15

T

3,5

4,5

U*

-

0,2

V

32,0

33,0

X1

9,3

Х2

2,5

-

Х3

1,5

-

X4

7,5

Y (6)

5,7

-

Z*

0,5

-

r1

-

0,4

r2* (5)

Около 0,8

r3

0,5

1,5

r4

-

0,2

r5

0,2

0,5

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи1 (14)

25°

-

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи2 (14)

65°

-

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи1*

Ном. 35°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи2

20°

30°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи3

Около 30°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


(1) Фиксатор. Фиксаторы -1 и -5 расположены на центральной линии.

     (2) На поверхности штырьков допускаются вмятины или желобки, при этом они не должны попадать в ту часть штырька, которая ограничена дугами по 120° к двум параллельным плоскостям, разделенным размером D2 (см. вид x). Диаметр штырьков, измеренный в направлении, перпендикулярном к этим плоскостям, проходящим через оси, должен быть не менее 2,29 мм в каждой плоскости, параллельной лицевой поверхности цоколя.

     (3) Размеры K1 и L1 измеряют на расстоянии N1 от базовой плоскости.

     (4) Размеры K2 и L2 измеряют на расстоянии N2 от базовой плоскости.

     (5) Допускается фаска около 0,8 мм.

     (6) За исключением фиксаторов части цоколя в пределах размера Y должны находиться между размерами AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, А1ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколис одной стороны и AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, A1ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи - с другой.

     (7) Для цоколей не на лампах EГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=2,44 мм.

     (8) Измененные соединения, где контур, заданный размером В, заменяют кольцевым контуром с наибольшим диаметром 61 мм, обозначают GX24d-. и GX24q-.

     (9) Для цоколей G24q-. и GX24q-. это значение равно 16 мм.

7004-78-5




ЦОКОЛИ G24, GX24 и GY24

С.4/4

(10) Для цоколей G24q-. и GX24q-. это значение равно 14 мм.

     (11) Для цоколей G24q-. и GX24q-. это значение равно 15,95 мм.

     (12) Для цоколей G24q-. и GX24q-. это значение равно 13,55 мм.

     (13) Базовая плоскость.

     (14) Для предотвращения неправильного вставления концы центральных штырьков цоколей с фиксаторами -1, -2, -3 и -4 должны быть внутри пространства, определенного размерами C1, C2, б1* и б2*.
________________
          * Обозначение соответствует оригиналу. - Примечание изготовителя базы данных.


     (15) Свободное пространство. Применимо только к цоколям с фиксаторами -5, -6 и -7.

     Проверка: Взаимное расположение и диаметр штырьков, взаимное расположение и ширину фиксаторов, максимальные значения размеров K1, L1, Р и T, максимальный и минимальный диаметры каждого штырька и максимальную и минимальную длину штырьков проверяют соответствующим калибром по листу 7006-78.

     Примечание - Измененная редакция, изменение 30:2002.





ЦОКОЛИ P11.5d

ЦОКОЛИ P11.5d

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону P11.5d см. в листе 7005-79.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

7004-79-1




ЦОКОЛИ P11.5d

С.2/2

Размер

Мин.

Макс.

A

11,6

11,75

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

11,4

11,6

C

7,9

8,1

D

-

7,0

E

7,3

7,7

F

13,9

14,1

G

1,0

1,1

H

Около 6,5

K

3,5

3,7

L

Около 3,5

M

Около 9,0

N

3,0

3,2

P (1)

1,6

R (1)

4,6

S

3,8

4,4

T

2,0

2,2

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Ном. 20°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Ном. 35°

(1) Размеры P и R определяют площадь, внутри которой осуществляется контакт.

     Примечание - Измененная редакция, лист введен дополнением N:1991.


7004-79-1




ЦОКОЛИ СОФИТНЫЕ SV7

ЦОКОЛИ СОФИТНЫЕ SV7

Рисунок предназначен для изготовления.


SV7-6.8
SV7-8

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 0,5 мм*.

     Базовый диаметр 3,5 мм соответствует размеру, применяемому для определения опорных плоскостей в соответствующем патроне (см. лист 7005-80). Крепление лампы с цоколями SV определено расстоянием между базовыми диаметрами 3,5 мм одного и другого цоколей готовой лампы.


Размер

SV7-6.8*

SV7-8*

Мин.

Макс.

Мин.

Макс.

A

6,9

7,1

6,9

7,1

B

6,6

7,0

7,8

8,2

C

-

1,7

-

1,7

D

0,8

1,1

0,8

1,1

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

82°

83°

82°

83°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


Примечание - Измененная редакция, дополнение Н:1977.


7004-80-7




ЦОКОЛИ СОФИТНЫЕ SV8.5

ЦОКОЛИ СОФИТНЫЕ SV8.5

Рисунок предназначен для изготовления.


SV8.5-6.5
SV8.5-8

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Цоколи могут быть изготовлены с отбортованным краем, увеличивающим его диаметр не более чем на 0,5 мм*.

     Базовый диаметр 3,5 мм соответствует размеру, применяемому для определения опорных плоскостей в соответствующем патроне (см. лист 7005-80). Крепление лампы с цоколями SV определено расстоянием между базовыми диаметрами 3,5 мм одного и другого цоколей готовой лампы.


Размер

SV8.5-6.5*

SV8.5-8*

Мин.

Макс.

Мин.

Макс.

A

8,4

8,6

8,4

8,6

B

6,3

6,7

7,8

8,2

C

-

1,7

-

1,7

D

0,8

1,1

0,8

1,1

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

82°

83°

82°

83°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


Примечание - Измененная редакция, дополнение Н:1977.


7004-81-4




ЦОКОЛИ 2G11

ЦОКОЛИ 2G11

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам 2G11 см. в листе 7005-82.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

A (7)

22

A1* (8)

43,3

43,9

B* (8)

23,2

23,6

D

11

E

2,29

2,67 (3)

F

6

6,8

F1

5,5

-

J*

0,4

-

N* (4)

6,5

-

Q* (4) (5)

1,5

-

R (8)

В/2

S* (4) (5)

3,5

3,9

T* (4) (5)

7

-

Y* (8)

12,7

-

r1* (5)

0,3

0,5

r2* (5)

0,2

0,5

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

45°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-82-2




ЦОКОЛИ 2G11

С.2/2

(1) Базовая плоскость.

     (2) Кромки слегка скошены или скруглены.

     (3) Для цоколей не на лампах EГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=2,44 мм.

     (4) Размеры N, S и б* определяют минимальную длину паза, на которой должны быть соблюдены размеры Q и Т. Максимальную длину паза не нормируют, паз может доходить до верхней части цоколя.

     (5) Размеры Q, S, r1, r2ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и б* должны быть соблюдены в пределах ширины паза, размер Т. Вне размера Т должен быть соблюден только размер r2ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.
________________
          * Обозначение соответствует оригиналу. - Примечание изготовителя базы данных.


     (6) Зона без вмятин. На поверхности штырьков допускаются впадины или желобки, при этом они не должны попадать в ту часть штырька, которая ограничена дугами 30° и 150° к плоскости, проходящей через оси штырьков (см. вид x). Диаметр штырьков, измеренный в зоне без вмятин по длине штырька, должен быть не менее 2,29 мм.

     (7) Размер A определяет размещение оси двух пар штырьков.

     (8) В пределах размера Y должны быть соблюдены максимальные значения размеров A1, B и R.

     (9) Для возможности контактирования допускаются вмятины только на одной стороне штырька. В ином случае возможно отрицательное воздействие на контактирование.

     Примечание - Измененная редакция, изменение 41:2009.





ЦОКОЛИ 2GX11

ЦОКОЛИ 2GX11

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам 2GX11 см. в листе 7005-82А.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

A (7)

22

A1* (8)

43,3

43,9

B* (8)

23,2

23,6

B1*

14,6

15

D

11

E

2,29

2,67 (3)

F

6,0

6,8

F1

5,5

-

J*

0,4

-

N* (4)

6,5

-

Q* (4) (5)

1,5

-

R (8)

В/2

S* (4) (5)

3,5

3,9

T* (4) (5)

7

-

Y* (8)

11,0

-

r1* (5)

0,3

0,5

r2* (5)

0,2

0,5

r3*

1,1

-

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

45°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-82А-2




ЦОКОЛИ 2GX11

С.2/2

(1) Базовая плоскость.

     (2) Кромки слегка скошены или скруглены.

     (3) Для цоколей не на лампах EГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=2,44 мм.

     (4) Размеры N, S и б* определяют минимальную длину паза, на которой должны быть соблюдены размеры Q и Т. Максимальная длина паза не нормирована, паз может доходить до верхней части цоколя.

     (5) Размеры Q, S, r1, r2ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и б* должны быть соблюдены в пределах ширины паза, размер Т. Вне размера Т соблюдают только размер r2ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи
________________
          * Обозначение соответствует оригиналу. - Примечание изготовителя базы данных.


     (6) Зона без вмятин. На поверхности штырьков допускаются впадины или желобки, при этом они не должны попадать в ту часть штырька, которая ограничена дугами 30° и 150° к плоскости, проходящей через оси штырьков (см. вид х). Диаметр штырьков, измеренный в зоне без вмятин, по длине штырька должен быть не менее 2,29 мм.

     (7) Размер A определяет размещение оси двух пар штырьков.

     (8) В пределах размера Y должны быть соблюдены максимальные значения размеров A1, B и R.

     (9) Для возможности контактирования допускаются вмятины только на одной стороне штырька. В ином случае возможно отрицательное воздействие на контактирование.

     Проверка: Цоколи 2GX11 готовых ламп проверяют калибрами по листам 7006-82, 7006-82G и 7006-82Н.

     Примечание - Измененная редакция, изменение 44:2010.


7004-82А-2




ЦОКОЛИ SK15s ТРУБЧАТЫХ ИНФРАКРАСНЫХ ЛАМП

ЦОКОЛИ SK15s ТРУБЧАТЫХ ИНФРАКРАСНЫХ ЛАМП

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по монтажу совместной пары патронов SK15s см. в листе 7005-83.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

7004-83-1




ЦОКОЛИ SK15s ТРУБЧАТЫХ ИНФРАКРАСНЫХ ЛАМП

С.2/2

Цоколь имеет радиатор для регулирования температуры лопатки.

     Максимальные рабочие температуры не должны превышать следующих значений:

- на лопатке* лампы

250°

- на изоляции кабеля

175°

- на изолированной трубке над гнездом

110°

Размер

Мин.

Макс.

G

8,8

9,2

H

14,8

15,2

J

Около 21

K

14

-

L

240

260

M

8,8

9,1

N

4,3

4,7

P

15

-

R

1,5

3,5

* Измеряют по IEC 60682.


     Примечание - Измененная редакция, лист введен дополнением K:1983.


7004-83-1




ЦОКОЛИ GX10q- ГОТОВЫХ ЛАМП

ЦОКОЛИ GX10q- ГОТОВЫХ ЛАМП

С.1/3

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам GX10q-... см. в листе 7005-84.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

7004-84-2




ЦОКОЛИ GX10q- ГОТОВЫХ ЛАМП

С.2/3



Таблица 1

Размер

Мин.

Макс. на цоколях не на лампах

Макс. готовых ламп

A

35,8

36,2

36,2

BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (1)

17,6

18,0

18,0

BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (9)

18,0

18,4

18,4

C

5,9

6,1

6,1

D

9,8

10,2

10,2

E

2,29

2,44

(2)

F

6,35

-

7,62

G (4)

-

1,27

1,27

H (4)

-

3,30

3,30

HГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

5,7

6,0

-

I

14,8

-

-

J

6,3

6,5

6,5

K

7,85

8,15

8,15

L

Ном. 0,5

M (5) (6)

5,59

-

-

N

41,8

42,2

42,2

Q

20,8

21,2

21,2

RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (2)

-

1/2 BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

1,0

1,5

-

RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

0,5

-

-

RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Около 2,0

U (7) (8)

-

6,35

-

V (7) (8)

-

7,92

-

pГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (10)

18,1

18,3

18,3

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (10)

6,6

6,8

6,8

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (10) (12) (13)

6,6

7,0

7,0

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (11)

1,8

2,0

2,0

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (11) (12) (13)

1,6

2,0

2,0

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Ном. 45°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Около 15°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Около 45°



Таблица 2

Обозначение

Размер h

Угол ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Угол ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (11)

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

GX10q-1

7,0

7,2

34°

36°

113°

115°

GX10q-2

7,0

7,2

61°

63°

124°

126°

GX10q-3

7,0

7,2

81°

83°

133°

135°

GX10q-4

14,0

14,2

34°

36°

113°

115°

GX10q-5

14,0

14,2

61°

63°

124°

126°

GX10q-6

14,0

14,2

81°

83°

133°

135°

7004-84-2




ЦОКОЛИ GX10q- ГОТОВЫХ ЛАМП

С.3/3

(1) Размеры BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи измеряют на расстоянии 2 мм от базовой плоскости.

     (2) Размер проверяют калибром по листу 7006-79.

     (3) Концы штырьков должны быть скошены или скруглены.

     (4) Контур утолщения проверяют калибром по листу 7006-79.

     (5) Размер M - минимальное расстояние от базовой плоскости, в пределах которого штырек должен быть цилиндрическим, за исключением высоты утолщения, размер G.

     (6) На поверхности штырьков допускаются впадины или желобки при условии... (в стадии рассмотрения).

     (7) Диаметр окружности, на которой размещены центры четырех штырьков, равен 10 мм.

     (8) Расположение штырька этого цоколя идентично цоколю G10q и проверяют проходным калибром для цоколей G10q по листу 7006-69.

     Требования к размерам RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, S и T цоколя G10q не применяют.

     (9) Размер BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи измеряют на расстоянии 12,3 мм от базовой плоскости.

     (10) Размер рГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи - расстояние между центрами радиусов rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     (11) Угол ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи - угол, касательный радиусам rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     (12) Радиусы rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей GX10q-1, GX10q-2 и GX10q-3 измеряют на расстоянии 7,0 мм от базовой плоскости.

     (13) Радиусы rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей GX10q-4, GX10q-5 и GX10q-6 измеряют на расстоянии 14,0 мм от базовой плоскости.

     Проверка: Цоколи GX10q готовых ламп проверяют калибрами по листам 7006-79, 7006-84, 7006-84А, 7006-84В, 7006-84Е и 7006-84F.

     Примечание - Измененная редакция, дополнение Р:1994.


7004-84-2




ЦОКОЛИ GY10q- ГОТОВЫХ ЛАМП

ЦОКОЛИ GY10q- ГОТОВЫХ ЛАМП

С.1/3

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам GY10q-... см. в листе 7005-85.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

7004-85-2




ЦОКОЛИ GY10q- ГОТОВЫХ ЛАМП

С.2/3



Таблица 1

Размер

Мин.

Макс. на цоколях не на лампах

Макс. готовых ламп

A

46,5

47,5

47,5

BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (1)

24,4

24,8

24,8

BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (9)

24,8

25,2

25,2

C

6,9

7,1

7,1

E

2,29

2,44

(2)

F

6,35

-

7,62

G (4)

-

1,27

1,27

H (4)

-

3,30

3,30

HГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

7,0

7,3

-

I

16,8

-

-

K

9,75

10,05

10,05

M (5) (6)

5,59

-

-

N

53,8

54,2

54,2

RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (1)

1/2 BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

2,0

2,5

-

RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

1,0

-

-

RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Около 2,0

U (7) (8)

6,35

V (7) (8)

7,92

pГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (10)

22,3

22,5

22,5

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (10)

9,5

9,7

9,7

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (10) (12) (13)

9,5

9,9

9,9

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (11)

1,9

2,1

2,1

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (11) (12) (13)

1,7

2,1

2,1

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Около 45°



Таблица 2

Обозначение

Размер h

Угол ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Угол ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (11)

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

GY10q-1

7,0

7,2

34°

36°

117°

119°

GY10q-2

7,0

7,2

64°

66°

130°

132°

GY10q-3

7,0

7,2

89°

91°

144°

146°

GY10q-4

14,0

14,2

34°

36°

117°

119°

GY10q-5

14,0

14,2

64°

66°

130°

132°

GY10q-6

14,0

14,2

89°

91°

144°

146°

7004-85-2




ЦОКОЛИ GY10q- ГОТОВЫХ ЛАМП

С.3/3

(1) Размеры BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи измеряют на расстоянии 2 мм от базовой плоскости.

     (2) Размер проверяют калибром по листу 7006-79.

     (3) Концы штырьков должны быть скошены или скруглены.

     (4) Контур утолщения проверяют калибром по листу 7006-79.

     (5) Размер M - минимальное расстояние от базовой плоскости, в пределах которого штырек должен быть цилиндрическим, за исключением высоты утолщения, размер G.

     (6) На поверхности штырьков допускаются впадины или желобки при условии... (в стадии рассмотрения).

     (7) Диаметр окружности, на которой размещены центры четырех штырьков, равен 10 мм.

     (8) Расположение штырька этого цоколя идентично цоколю G10q и проверяют проходным калибром для цоколей G10q по листу 7006-69.

     Требования к размерам RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, S и T цоколя G10q не применяют.

     (9) Размер BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи измеряют на расстоянии 14,8 мм от базовой плоскости.

     (10) Размер pГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи - расстояние между центрами радиусов rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     (11) Угол ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи - угол, касательный радиусам rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     (12) Радиусы rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей GY10q-1, GY10q-2 и GY10q-3 измеряют на расстоянии 7,0 мм от базовой плоскости.

     (13) Радиусы rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи цоколей GY10q-4, GY10q-5 и GY10q-6 измеряют на расстоянии 14,0 мм от базовой плоскости.

     Проверка: Цоколи GY10q готовых ламп проверяют калибрами по листам 7006-79, 7006-85, 7006-85А, 7006-85D и 7006-85Е.

     Примечание - Измененная редакция, дополнение P:1994.


7004-85-2




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ GX23

ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ GX23

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону GX23 см. в листе 7005-86.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Если эту систему используют для одноцокольных люминесцентных ламп, то максимальный ток предварительного подогрева должен быть в пределах 240<IГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи<525 мА.

     Для ламп с током предварительного подогрева не более 240 мА см. соединение G23.

7004-86-1




ЦОКОЛИ ДВУХШТЫРЬКОВЫЕ GX23

С.2/2

Размер

Мин.

Макс.

A (2)

31,5

32,5

B (1) (2)

17,7

18,1

D (9)

23,0

E (6) (9)

2,29

2,67 (3)

F (9)

6,0

6,8

FГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

5,5

-

J

0,4

-

KГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (4) (9)

16,15

16,3

KГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (5)

15,6

15,75

LГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (4) (9)

13,75

13,9

LГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (5)

13,2

13,35

M

-

23,0

NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (4)

0,5

NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (5)

21,0

P (9)

20,6

21,0

Q

1,2

-

R (2)

-

9,05

S

8,85

9,15

T (1) (9)

3,5

4,5

U*

-

0,2

W (1) (8)

3,0

-

X

3,5

-

Y (2)

10,2

-

Z*

0,5

-

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

0,4

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (7)*

Около 0,8

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи*

Ном. 35°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

20°

30°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Около 30°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


(1) Размер BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи должен быть соблюден в пределах ширины X до размера WГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи. Размер BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи должен быть соблюден вне размера Т.

     (2) В пределах размера Y должны быть соблюдены размеры A, B и R.

     (3) Для цоколей не на лампах EГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=2,44 мм.

     (4) Размеры KГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и LГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи измеряют на расстоянии NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи от базовой плоскости.

     (5) Размеры KГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и LГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи измеряют на расстоянии NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи от базовой плоскости.

     (6) На поверхности штырьков допускаются впадины или желобки, при этом они не должны попадать в ту часть штырька, которая ограничена дугами 60° и 120° к плоскости, проходящей через оси штырьков (см. рисунок). Диаметр штырьков, измеренный в направлении, перпендикулярном к плоскости, проходящей через оси штырьков, должен быть не менее 2,29 мм в каждой плоскости, параллельной передней части цоколя.

     (7) Допускается фаска около 0,8 мм.

     (8) Размер W - высота изоляционной части.

     (9) Взаимное расположение и диаметр штырьков, минимальный и максимальный диаметры штырьков, минимальную и максимальную длину штырьков и минимальные значения размеров KГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, LГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и T проверяют калибром по листу 7006-86.

     Примечание - Измененная редакция, лист введен дополнением М:1989.


7004-86-1




ЦОКОЛИ G32, GX32 и GY32 ГОТОВЫХ ЛАМП

ЦОКОЛИ G32, GX32 и GY32 ГОТОВЫХ ЛАМП

С.1/4

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам G32d-.., G32q-.., GX32d-.., GX32q-.., и GY32d-.. см. в листе 7005-87.

     Пунктирные линии на расстоянии Y, NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи от базовой плоскости приведены для выделения области измерения при проверке размеров цоколя, см. также (2), (4) и (5).


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Примечания

     1 Показан только цоколь G32d-4. Цоколи с другими обозначениями см. на с.2/4.

     2 Значения размеров см. в таблице 2.


7004-87-2




ЦОКОЛИ G32, GX32 и GY32 ГОТОВЫХ ЛАМП

С.2/4

Площадка и размещение штырьков

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Таблица 1

Обозначение

Рисунок фиксатора

Размер XГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи ном.

Цоколи GY32d-... предназначены для возможного будущего применения.


G32d-1, G32q-1, GX32d-1, GX32q-1

1

см. (10)

Размеры цоколя GY32d-... эквивалентны G32d-..., за исключением размещения двух штырьков.


G32d-2, G32q-2, GX32d-2, GX32q-2

2

7,5

Штырьки располагаются на диагоналях в углах прямоугольника размерами DГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и DГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи соответственно. Штырьки GY32d-... расположены зеркально по отношению к штырькам G32d-....

G32d-3, G32q-3, GX32d-3, GX32q-3

3

7,5

G32d-4, G32q-4, GX32d-4, GX32q-4

2

15,0

G32d-5, G32q-5, GX32d-5, GX32q-5

3

15,0

7004-87-2




ЦОКОЛИ G32, GX32 и GY32 ГОТОВЫХ ЛАМП

С.3/4



Таблица 2

Размер

Мин.

Макс.

A (2)

43,3

43,9

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (11)

32

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

39,0

B (2)

23,2 (11)

23,6 (1)

BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

32,0

DГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

31,0

DГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

8,0

E (6)

2,29

2,67 (3)

F

6,0

6,8

FГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

5,5

-

J

0,4

-

KГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (4)

21,80

21,95

KГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (5)

21,05

21,20

LГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (4)

16,20

16,35

LГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (5)

15,45

15,60

M

-

26,5

MГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

8,0

NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (4)

0,5

NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (5)

24,5

NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (9)

7,0

P

26,3

26,7

Q

1,2

-

R (2)

В/2

RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

6,0

-

S

8,85

9,15

T (1)

3,5

4,5

U*

-

0,2

V

20,7 (9)

21,2

W (8)

5,25

-

XГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

См. таблицу 1

XГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (9)

2,8

-

Y (2)

5,7

Z*

0,5

-

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

0,4

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи* (7)

Около 0,8

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

0,5

1,0

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

0,2

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

0,2

0,5

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи*

Ном. 35°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

20°

30°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Около 30°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


(1) Размер BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи соблюдают вне размера Т.

     (2) В пределах размера Y должны быть соблюдены максимальные значения размеров A, B, и R или AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, BГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     Части цоколей GX32d-... и GX32q-..., вне размера Y, в направлении колбы должны лежать в площади, образованной размерами C, RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и RГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи калибра F по листу 7006-87F.

     (3) Для цоколей не на лампах EГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=2,44 мм.

     (4) Размеры KГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и LГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи измеряют на расстоянии NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи от базовой плоскости.

     (5) Размеры KГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и LГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи измеряют на расстоянии NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи от базовой плоскости.

     (6) На поверхности штырьков допускаются впадины или желобки, при этом они не должны попадать в ту часть штырька, которая ограничена дугами 60° и 120° к двум параллельным плоскостям, разделенным размером DГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (см. вид x).

     Диаметр штырьков, измеренный в зоне без вмятин, по длине штырька должен быть не менее 2,29 мм.

     (7) Допускается фаска около 0,8 мм.

     (8) Размер W означает высоту изоляционной части.

7004-87-2




ЦОКОЛИ G32, GX32 и GY32 ГОТОВЫХ ЛАМП

С.4/4

(9) Размеры VГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи и ХГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи измеряют на расстоянии NГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи от базовой плоскости.

     (10) В данной конструкции фиксатор расположен на центральной линии.

     (11) В пределах площади, определенной размером AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, допускаются впадины на периферии цоколя.

     Проверка: Взаимное расположение и диаметр штырьков, взаимное расположение и ширину фиксаторов, максимальные значения размеров KГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, LГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи, P, T и V, минимальный и максимальный диаметры каждого штырька и минимальную и максимальную длину штырьков проверяют соответствующим калибром по листу 7006-87.

     Примечание - Измененная редакция, дополнение N:1991.


7004-87-2




ЦОКОЛИ ФОКУСИРУЮЩИЕ PY43d УЗЕЛ КОЛЬЦА И ЦОКОЛЯ ГОТОВЫХ ЛАМП

ЦОКОЛИ ФОКУСИРУЮЩИЕ PY43d УЗЕЛ КОЛЬЦА И ЦОКОЛЯ ГОТОВЫХ ЛАМП

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону PY43d см. в листе 7005-88.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (6)

25,0

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (8)

Ном. 22*

J

1,9

2,1

K (8)

2,0

L (2)

37,8

38,0

M (3)

42,8

43,0

MГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

19,3

19,7

N

51,6

52,0

P (2) (5)

15,3

15,5

Q (2) (5)

8,5

-

R

1,8

2,2

S

0,45

-

T

5,0

6,0

U

(7)

VГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

8,0

-

VГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

10,0

W

1,8

2,2

X

1,1

1,3

Y

25,0

32,0

Z

7,9

8,0

ZГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

5,8

6,2

r

(7)

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

3,4

3,6

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

54°

56°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

59°

61°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-88-2




ЦОКОЛИ ФОКУСИРУЮЩИЕ PY43d УЗЕЛ КОЛЬЦА И ЦОКОЛЯ ГОТОВЫХ ЛАМП

С.2/2

(1) Эта часть кольца произвольная и может быть плоской или вогнутой.

     (2) Данный размер измеряют на базовой плоскости.

     (3) Размер M - диаметр, на котором центрируют лампу.

     (4) Относительные положения контактных штекеров и базового штифта не должны отклоняться от указанного положения более чем на ±20°.

     (5) В пределах размера Q должны быть соблюдены минимальные и максимальные значения размера P.

     Вне размера Q не должен быть превышен размер PГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     (6) Детали фары для крепления кольца не должны находиться в этой цилиндрической зоне, расположенной по всей длине корпуса на этой стороне кольца.

     (7) Радиус r должен быть равен или менее размера U.

     (8) Размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи должен быть соблюден вне размера K в направлении соединителя G16t.

     (9) Паз предусмотрен для предотвращения вставления цоколей с другим обозначением в патрон PY43d.

     (10) Фиксатор предусмотрен для предотвращения вставления непредпочтительных типов цоколей.

     Проверка: Фокусирующие цоколи PY43d готовых ламп проверяют калибрами по листам 7006-88, 7006-88А и 7006-39В.

     Примечание - Измененная редакция, дополнение N:1991.


7004-88-2




ЦОКОЛИ ФОКУСИРУЮЩИЕ PZ43t УЗЕЛ КОЛЬЦА И ЦОКОЛЯ ГОТОВЫХ ЛАМП

ЦОКОЛИ ФОКУСИРУЮЩИЕ PZ43t УЗЕЛ КОЛЬЦА И ЦОКОЛЯ ГОТОВЫХ ЛАМП

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону PZ43t см. в листе 7005-89.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (6)

25,0

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи (8)

Ном. 22*

J

1,9

2,1

K (8)

2,0

L (2)

37,8

38,0

M (3)

42,8

43,0

MГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

19,3

19,7

N

51,6

52,0

P (2) (5)

15,3

15,5

Q (2) (5)

8,5

-

R

1,8

2,2

S

0,45

-

T

5,0

6,0

U

(7)

VГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

8,0

-

VГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

10,0

W

1,8

2,2

X

1,1

1,3

Y

25,0

32,0

Z

7,9

8,0

ZГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

5,8

6,2

r

(7)

rГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

3,4

3,6

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

54°

56°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

59°

61°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-89-2




ЦОКОЛИ ФОКУСИРУЮЩИЕ PZ43t УЗЕЛ КОЛЬЦА ЦОКОЛЯ ГОТОВЫХ ЛАМП

С.2/2

(1) Эта часть кольца произвольная и может быть плоской или вогнутой. Однако форма должна быть такой, чтобы она не высвечивала прямые лучи от тела накала ближнего света, когда лампа находится в нормальном рабочем положении на транспортном средстве.

     (2) Данный размер измеряют на базовой плоскости.

     (3) Размер M - диаметр, на котором центрируют лампу.

     (4) Относительные положения контактных штекеров и базового штифта не должны отклоняться от указанного положения более чем на ±20°.

     (5) В пределах размера Q должны быть соблюдены минимальные и максимальные значения размера P.

     Вне размера Q должен быть соблюден размер PГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи.

     (6) Детали фары для крепления кольца не должны находиться в этой цилиндрической зоне, расположенной по всей длине корпуса на этой стороне кольца.

     (7) Радиус r должен быть равен или менее размера U.

     (8) Размер AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи должен быть соблюден вне размера K в направлении соединителя G16t.

     (9) Паз предусмотрен для предотвращения вставления цоколей других типов в патрон PZ43t.

     (10) Фиксатор предусмотрен для предотвращения вставления цоколей других типов.

     Проверка: Фокусирующие цоколи PZ43t готовых ламп проверяют калибрами по листам 7006-88А, 7006-89 и 7006-39В.

     Примечание - Измененная редакция, дополнение N:1991.


7004-89-2




ЦОКОЛИ W10.6x6.6d ЛАМП ДЛЯ ФОТОВСПЫШЕК

ЦОКОЛИ W10.6x8.6d ЛАМП ДЛЯ ФОТОВСПЫШЕК

Рисунок предназначен только для показа проверяемых размеров.



ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

A

8,1

8,5

B

10,4

10,8

C

3,0

6,0

D

14,0

16,0

E

-

16,5

f (1)

-

2,0

G

-

4,0

(1) Размер используют при расчете калибра-пробки патрона для проверки контактирования по листу 7006-90D.

     Примечание - Измененная редакция, дополнение С:1972.



7004-90-2




ЦОКОЛИ W2.1x9.5d

ЦОКОЛИ W2.1x9.5d

С.1/1

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону  см. в листе 7005-91.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

(1) Наибольший контур свободного пространства для откачного носика, допускающего эксцентриситет.

Стандартные размеры

Ближайший эквивалент в дюймах

Размер

Мин.

Макс.

Мин.

Макс.

A

-

10,29*

-

0,405*

B

6,86*

-

0,270*

-

C (1)

-

3,05

-

0,120

D

8,90

9,50

0,350

0,374

E

1,65

-

0,065

-

F*

Ном. 1,52

Ном. 0,060

G

3,4

4,6

0,134

0,181

H

-

6,10

-

0,240

J*

Ном. 0,76

Ном. 0,030

K*

Ном. 0,76

Ном. 0,030

M*

Ном. 1,52

Ном. 0,060

N

1,90

2,40

0,075

0,095

P

-

4,0

-

0,160

Q

Около 5,6

Около 0,220

S

4,83

-

0,190

-

W

-

0,36

-

0,014

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


Примечание - Измененная редакция, изменение 23:1999.


7004-91-3




ЦОКОЛИ R7s С ОДНИМ УТОПЛЕННЫМ КОНТАКТОМ И КОНЕЦ ЛАМПЫ

ЦОКОЛИ R7s С ОДНИМ УТОПЛЕННЫМ КОНТАКТОМ И КОНЕЦ ЛАМПЫ

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по совместной паре патронов R7s см. в листе 7005-53А.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

E (7)

-

7,49

F

4,19

4,45

G*

2,8

-

H*

1,8

2,8

J

-

2,03

J1 (8)

0,5

-

L

2,9

-

М (7)

-

4,06

N (5)

2

3,8

R (4) (5)

5

-

S (4)

-

12,5

T (4) (5)

5,5

-

U (9)

-

9

V (6) (9)

-

8

X (9)

15,5

-

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


Особое внимание должно быть уделено выбору материала контакта (например, оптимальные результаты дает серебро).

7004-92-3




ЦОКОЛИ R7s С ОДНИМ УТОПЛЕННЫМ КОНТАКТОМ И КОНЕЦ ЛАМПЫ

С.2/2

(1) Альтернативная форма лопатки.

     (2) Плоская поверхность. Информацию по положению этой поверхности на лопатке лампы см. в соответствующей публикации МЭК.

     (3) Изоляция.

     (4) Размер должен быть соблюден при наличии радиатора.

     (5) Размер N относится только к площади, образованной размерами T и R.

     (6) Два значения этого размера проверяют одновременно соосным калибром с двумя противоположными параллельными пазами шириной (8,28-0,02) мм каждый.

     (7) Размер M - расстояние от центра контакта до любой точки на поверхности гильзы Е.

     (8) Стандартный испытательный палец по IEC 60529 не должен касаться металлического контакта. Размер J1 не проверяют, если цоколь удовлетворяет этому требованию.

     (9) Размер X - минимальное расстояние, на котором должны быть соблюдены размеры U и V.

     Примечание - Измененная редакция, изменение 34:2004.


7004-92-3




ЦОКОЛИ RX7s С ОДНИМ УТОПЛЕННЫМ КОНТАКТОМ И КОНЕЦ ЛАМПЫ

ЦОКОЛИ RX7s С ОДНИМ УТОПЛЕННЫМ КОНТАКТОМ И КОНЕЦ ЛАМПЫ

С.1/2

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам RX7s см. в листе 7005-53А.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Стандартные размеры

Ближайший эквивалент в дюймах

Особое внимание должно быть уделено выбору материала контакта (например, оптимальные результаты дает серебро).

Размеры

Мин.

Макс.

Мин.

Макс.

E (3)

-

7,49

-

0,295

F

4,19

4,45

0,165

0,175

G*

2,8

-

0,110

-

Н*

1,8

2,8

0,070

0,110

J

-

2,03

-

0,080

J1 (6)

0,5

-

0,020

-

L (3)

2,9

-

0,114

-

M (2)

-

4,06

-

0,160

P (3)

4,95

-

0,195

-

Q (1) (4)

-

9,14

-

0,360

S

-

17,8

-

0,701

U (4)

-

11,2 (5)

-

0,440 (5)

U1

-

7,4

-

0,290

X (4)

15,5

-

0,612

-

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-92А-4




ЦОКОЛИ RX7s С ОДНИМ УТОПЛЕННЫМ КОНТАКТОМ И КОНЕЦ ЛАМПЫ

С.2/2

(1) Сочетание двух значений данного размера проверяют горизонтальным калибром, имеющим два противоположных параллельных паза шириной (9,4-0,02) мм (0,370 дюйма) каждый.

     (2) Это расстояние от центра контакта до любой точки на периферии цилиндра Е.

     (3) Размер E - радиус цилиндра с минимальной длиной за расстоянием, равным сумме размеров L и J.

     Вне L до P должна быть ширина 8,12 мм (0,320 дюйма) в направлении, перпендикулярном к плоскости штырька.

     (4) В пределах размера X должны быть соблюдены размеры U и Q. Размер Q применяют к лопатке и (изолированному) концу лампы.

     (5) Для некоторых ламп это значение может быть равно 16,0 мм (0,630 дюйма).

     Проблемы вставления не возникают, если эти лампы используют в патронах типа A по листу 7005-53А.

     Если размер U более 11,0 мм (0,440 дюйма), то обозначение изменяют, например, если UГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи=15,0 мм, то используют обозначение RX7s-30.

     (6) Стандартный испытательный палец по IEC 60529 не должен касаться металлического контакта. Если цоколь удовлетворяет этому требованию, то размер J1 не проверяют.

     Примечание - Измененная редакция, изменение 22:1999.


7004-92А-4




ЦОКОЛИ ФОКУСИРУЮЩИЕ WP4x9d

ЦОКОЛИ ФОКУСИРУЮЩИЕ WP4x9d

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону WP4x9d см. в листе 7005-93.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

7004-93-1




ЦОКОЛИ ФОКУСИРУЮЩИЕ WP4x9d

С.2/2

Размер

Мин.

Макс.

D

8,8

9,2

E

3,5

-

F

1,6

2,4

G

5,0

6,0

L

F/2

-

M

0,4

-

N (1)

3,8*

4,4*

R (1)

Ном. 2,15*

S

3,0

-

T (1)

Ном.1,5*

W (1)

0,1

-

Y

Ном. 0,5

ZГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

6,0

ZГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

2,25

-

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

45°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Около 45°

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Около 30°

* Значение в стадии рассмотрения.


(1) Эти размеры измеряют, когда оба контакта одновременно прижаты к поверхности, совпадающей с базовой плоскостью II, с усилием ... Н*.

     * Значение находится в стадии рассмотрения.

     Примечание - Измененная редакция, лист введен дополнением М:1989.


7004-93-1




ЦОКОЛИ W2x4.6d

ЦОКОЛИ W2x4.6d

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости. Данные по патрону W2x4.6d см. в листе 7005-94.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

C (1)

-

3,05

D

4,2

4,6

E

1,65

-

F

Ном. 1,5

G

2,3

3,5

H

-

5,5

L

Ном. 0,5

N

1,8

2,2

P

-

3,1

Q

3,0

-

S

4,0

-

(1) Наибольший контур свободного пространства с учетом возможного эксцентриситета откачного носика.

     Примечание - Измененная редакция, дополнение K:1983.


7004-94-2




ЦОКОЛИ ФОКУСИРУЮЩИЕ P45t

ЦОКОЛИ ФОКУСИРУЮЩИЕ P45t

С.1/2

Рисунок предназначен только для проверки размеров, необходимых для взаимозаменяемости. Данные по патрону P45t см. в листе 7005-95.



ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

A1 (3)

25

A2

22*

K (5)

2

M (4)

44,8

45,0

N

47,0

47,4

R

23,3

23,7

T

-

9,5

U

0,3

-

V

2,9

3,1

W

1,8

2,2

X

1,3

1,7

Y

25,0

32,0

Z

-

8,0

r

<U

ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

25°

35°

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


7004-95-5

ЦОКОЛИ ФОКУСИРУЮЩИЕ P45t

С.2/2

(1) Эта часть не должна давать отраженный пучок света выше горизонтали.

     (2) Порядок расположения контактных пластин относительно базового штифта должен соответствовать рисунку или быть диаметрально противоположным с допустимым отклонением ±20° от номинального положения.

     (3) Средства крепления лампы к фаре не должны находиться в этой цилиндрической зоне, расположенной по всей длине корпуса, показанной на этой стороне кольца.

     (4) Диаметр M необходим на минимальной длине 0,5 мм от базовой плоскости.

     (5) Размер А2 должен быть соблюден вне размера K в направлении соединителя G16t.

     Проверка: Цоколи P45t проверяют калибрами по листам 7006-95А, 7006-95В, 7006-95D, 7006-95Е, 7006-95F и 7006-95G.

     Примечание - Измененная редакция, дополнение Q:1994.


7004-95-5




ЦОКОЛИ ФЛАНЦЕВЫЕ SX4s/4

ЦОКОЛИ ФЛАНЦЕВЫЕ SX4s/4

С.1/1

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи


     (1) Базовая плоскость.

     (2) Скруглено или с фаской.

Размер

Мин.

Макс.

A

3,89

4,04

A1

-

4,4

B

4,47

4,72

C*

0,43

-

D

1,3

1,5

D1

-

2,2

E

2,57

2,72

F

0,33

0,43

G

3,71

3,91

P*

-

0,71

S

0,3

-

r

-

0,1

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


Примечание - Измененная редакция, изменение 36:2005.


7004-97-2




ЦОКОЛИ ФЛАНЦЕВЫЕ SY4s/4

ЦОКОЛИ ФЛАНЦЕВЫЕ SY4s/4

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

A

3,9

3,95

B

4,5

4,6

C*

1,0

-

D1

2,25

2,75

E

4,8

5,2

G

3,4

3,6

H

1,8

2,2

S

0,3

-

* Размер используют при расчете цоколя, на готовых лампах его не проверяют.


Примечание - Измененная редакция, лист введен дополнением N:1991.


7004-97А-1




ЦОКОЛИ ФОКУСИРУЮЩИЕ Х511 И КОНЕЦ ЛАМПЫ

ЦОКОЛИ ФОКУСИРУЮЩИЕ Х511 И КОНЕЦ ЛАМПЫ

Рисунок предназначен только для показа проверяемых размеров.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

(1) Опорная плоскость цоколя определена точками на крылышках, которые контактируют с тремя опорными выступами патрона.

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

2,0

4,5

AГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

14,75

17,0

B

0,9

1,5

E

-

13,85

FГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

2,0

-

FГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

12,9

G

2,0

2,1

H

2,5

2,7

JГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

4,0

5,5

JГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

8,5

10,25

LГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

2,0

-

LГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

-

12,9

M

-

6,0

P

-

6,0

r

-

0,25

R

-

0,4

T

0,6

0,8

U

-

3,4

Примечание - Измененная редакция, дополнение Н:1977.


7004-99-2




СОЕДИНИТЕЛЬ G16t ГОТОВЫХ ЛАМП

СОЕДИНИТЕЛЬ G16t ГОТОВЫХ ЛАМП

С.1/1

Рисунок предназначен только для показа размеров, необходимых для взаимозаменяемости.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

Размер

Мин.

Макс.

(1) Масса

B

0,7

0,8

(2) Нижний/ближний свет (верхнее тело накала).

C (4)

7,7

8,1

(3) Верхний/дальний свет (нижнее тело накала).

D

3,0

3,3

(4) Проверяют калибром по листу 7006-95.

E1 (4)

11,8

13,6

(5) Размер H - расстояние между центральными линиями контактов.

F1

4,35

5,05

H (4) (5)

16,66

O

0,8

2,0

* Соединения для автомобильных фар.

     Примечание - Измененная редакция, изменение 23:1999.


7004-100-3




ЦОКОЛИ GRX10q-

ЦОКОЛИ GRX10q-

С.1/2

Рисунки предназначены только для показа размеров, необходимых для взаимозаменяемости. Данные по патронам GRX10q-... см. в листе 7005-101.


ГОСТ IEC 60061-1-2014 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 1. Цоколи

7004-101-1




ЦОКОЛИ GRX10q-

С.2/2

Таблица 1

Таблица 2

Размер

Мин.

Макс.

Макс. готовых ламп

Обозначение

Размер b

A

24,5

25,5

25,5

Мин.

Макс.

B

30,6

31,4

31,4

GRX10q-1

7,4

7,6

C

16,3

16,7

16,7

GRX10q-2

11,4

11,6

D

5,0

5,3

5,3

GRX10q-3

15,4

15,6

E

2,29

2,44

(7)

GRX10q-4

7,4

7,6

F

6,35

-

7,62

GRX10q-5

11,4

11,6

G (2)

-

1,27

1,27

GRX10q-6

15,4

15,6

H (2)

-

3,30

3,30

J (3) (4)

5,59

-

-

K

8,16

8,35

8,35

L

5,7

-

-
